    Befestigungen an Fassade, Wand und Decke

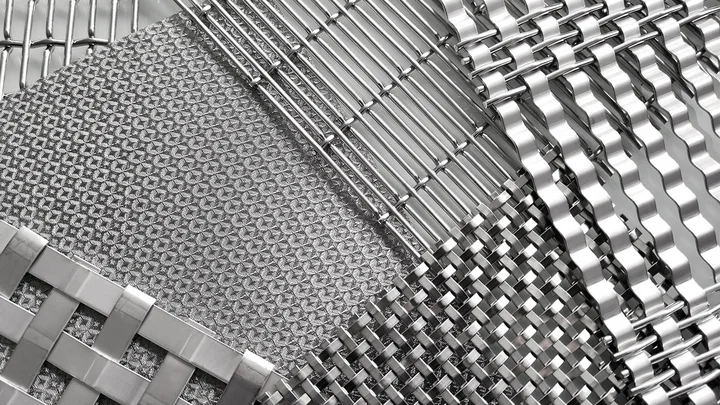

Befestigungslösungen für HAVER Architekturgewebe

Damit Sie Ihre Drahtgewebeverkleidung sowohl technisch als auch optisch einwandfrei in Ihr Bauprojekt integrieren können, kommt es auf die richtige Befestigungstechnik an. Mit unserer über 20-jährigen Erfahrung in der Verarbeitung von Edelstahlgewebe im Architekturbereich haben wir standardisierte Befestigungen für Architekturgewebe entwickelt und sind uns sicher: Auch für Ihr Projekt ist die passende Befestigungslösung dabei.

img-2438 img-2438 img-2438
Befestigungen für Gewebefassaden
img-2439 img-2439 img-2439
Befestigungen für Decken
img-2440 img-2440 img-2440
Rahmenlösungen für Wand und Decke
img-2441 img-2441 img-2441
Befestigungs-Sonderlösungen

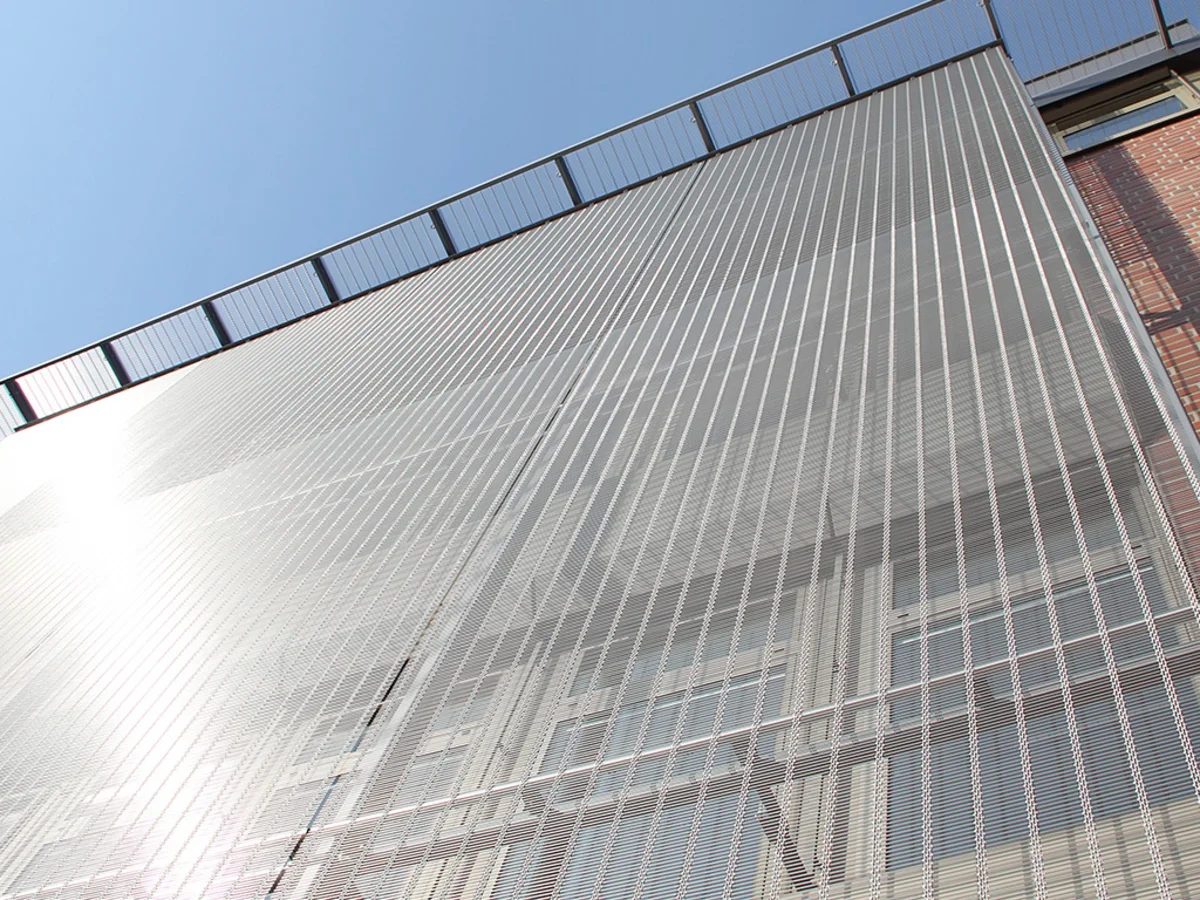

Befestigungen für Gewebefassaden

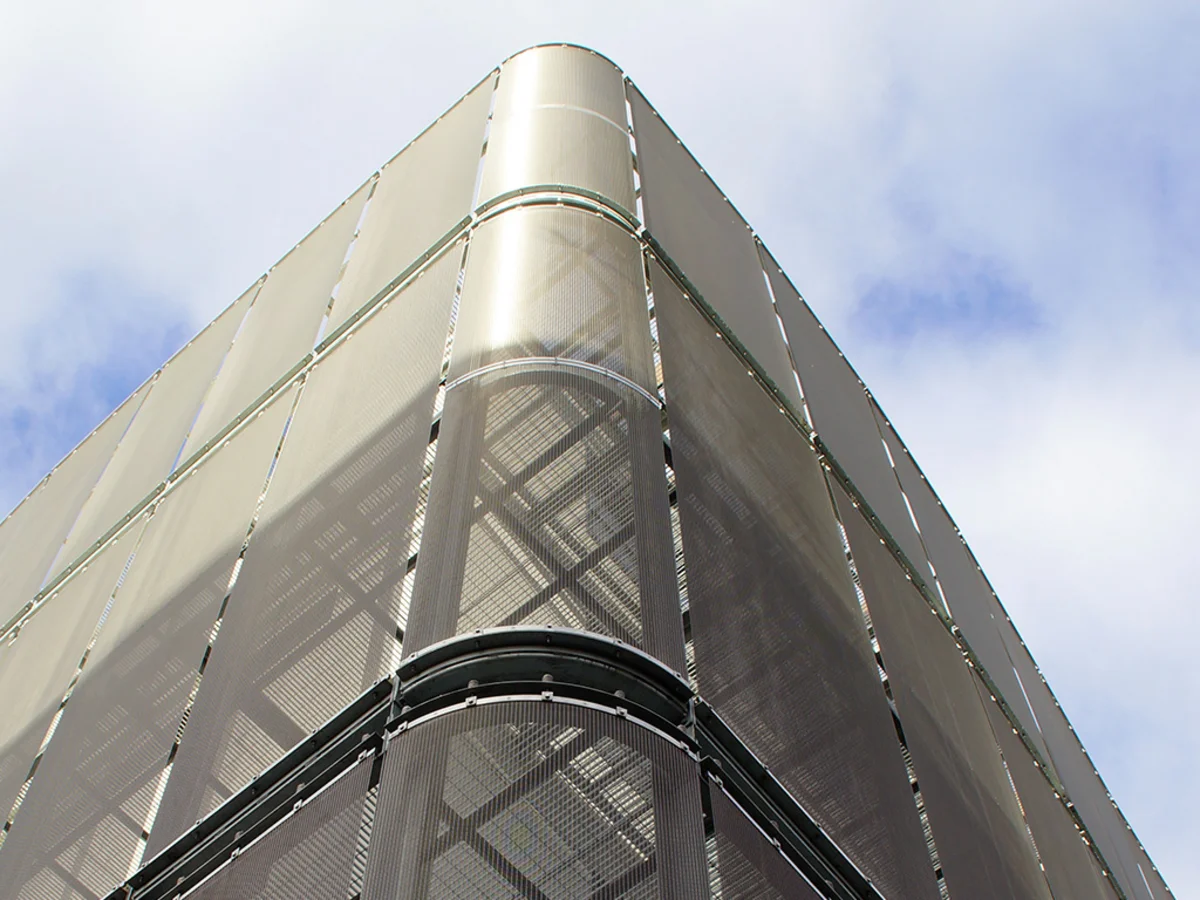

HAVER Architekturgewebe kann über mehrere Geschosse hinweg an Fassaden gespannt werden. Lediglich an den oberen und unteren Befestigungspunkten des Gebäudes ist eine solide Unterkonstruktion erforderlich, die die resultierenden Vertikallasten aufnimmt. Je nach Größe der einzelnen Gewebeelemente wird zur Aufnahme von horizontalen Lasten zusätzlich geschossweise eine Zwischenbefestigungen angebracht.

Wichtig: Die Befestigungsdetails der oberen und unteren Anbindung unterscheiden sich in Abhängigkeit vom eingesetzten Gewebetyp: Drahtgewebe oder Seilgewebe.

Befestigungslösung für Drahtgewebe-Fassaden

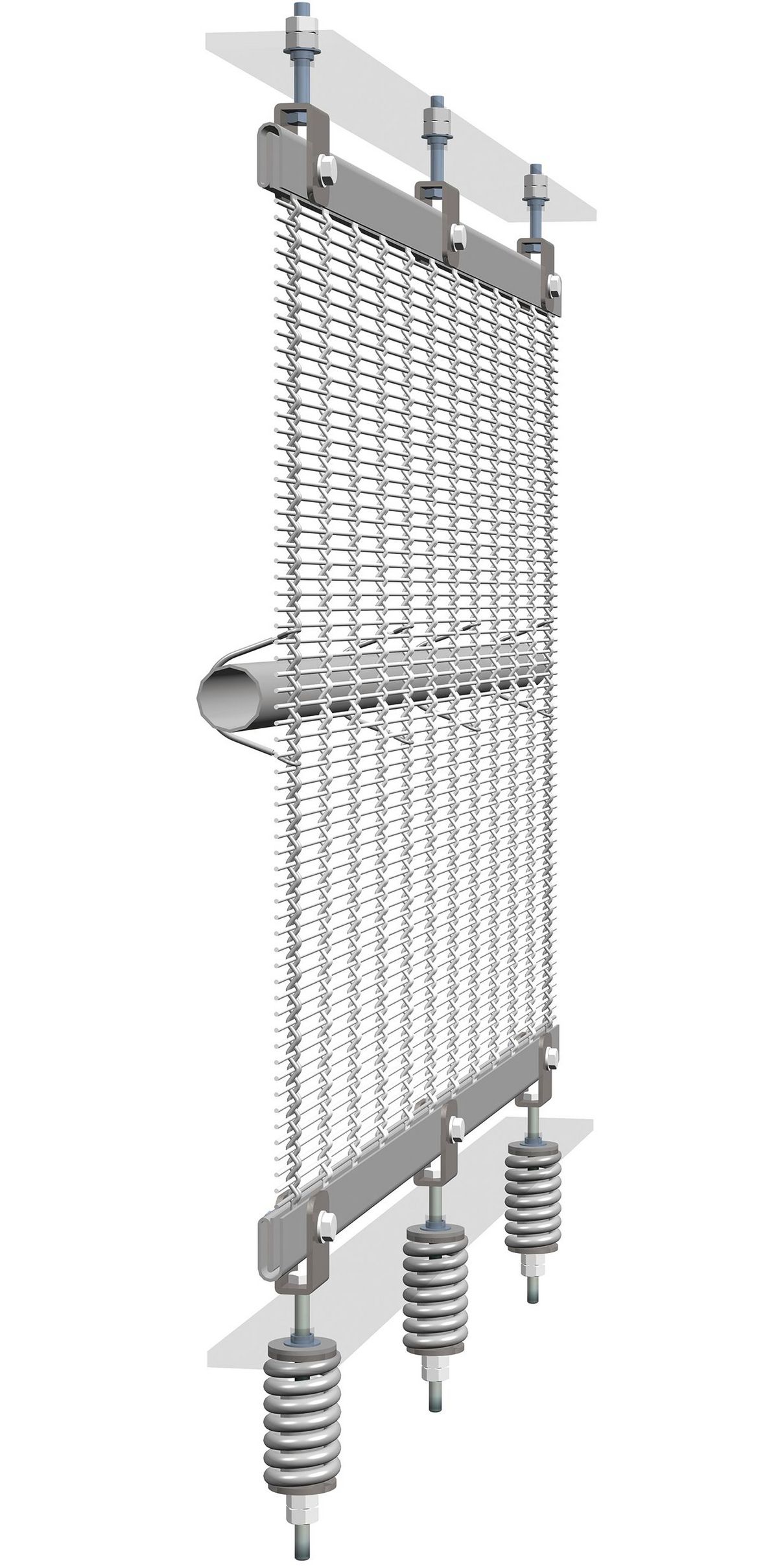

3D Zeichnung Befestigungslösung für Fassadenverkleidungen aus Drahtgewebe 3D Zeichnung Befestigungslösung für Fassadenverkleidungen aus Drahtgewebe 3D Zeichnung Befestigungslösung für Fassadenverkleidungen aus Drahtgewebe

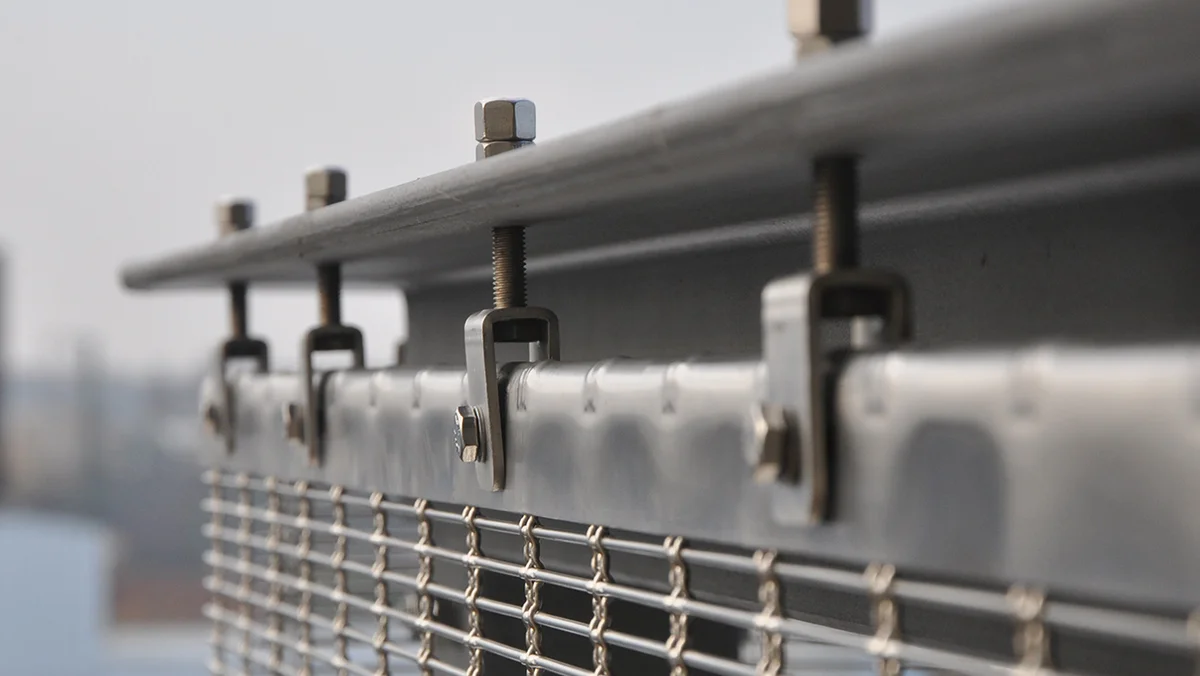

Obere Befestigung

Eine Flachspannkante wird mit Gabelschrauben versehen, mit Hilfe derer das Element in die Unterkonstruktion eingehängt wird. Gleichzeitig wird am oberen Befestigungspunkt Spannung aufgebracht.

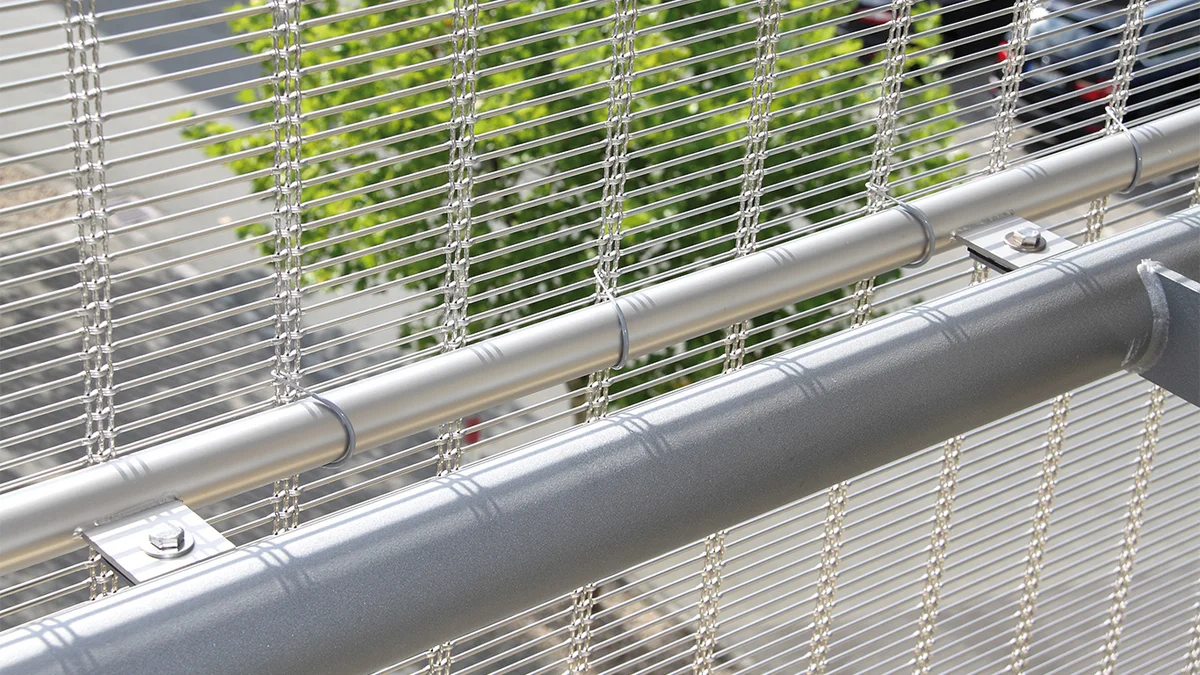

Zwischenbefestigung

Bei ausreichender Maschengröße wird das Gewebeelement durch Drahtsicherungen befestigt. Diese greifen um ein hinter dem Drahtgewebe liegendes Rohr von der Rückseite in das Architekturgewebe. In der Vorderansicht ist die Zwischenbefestigung kaum sichtbar.

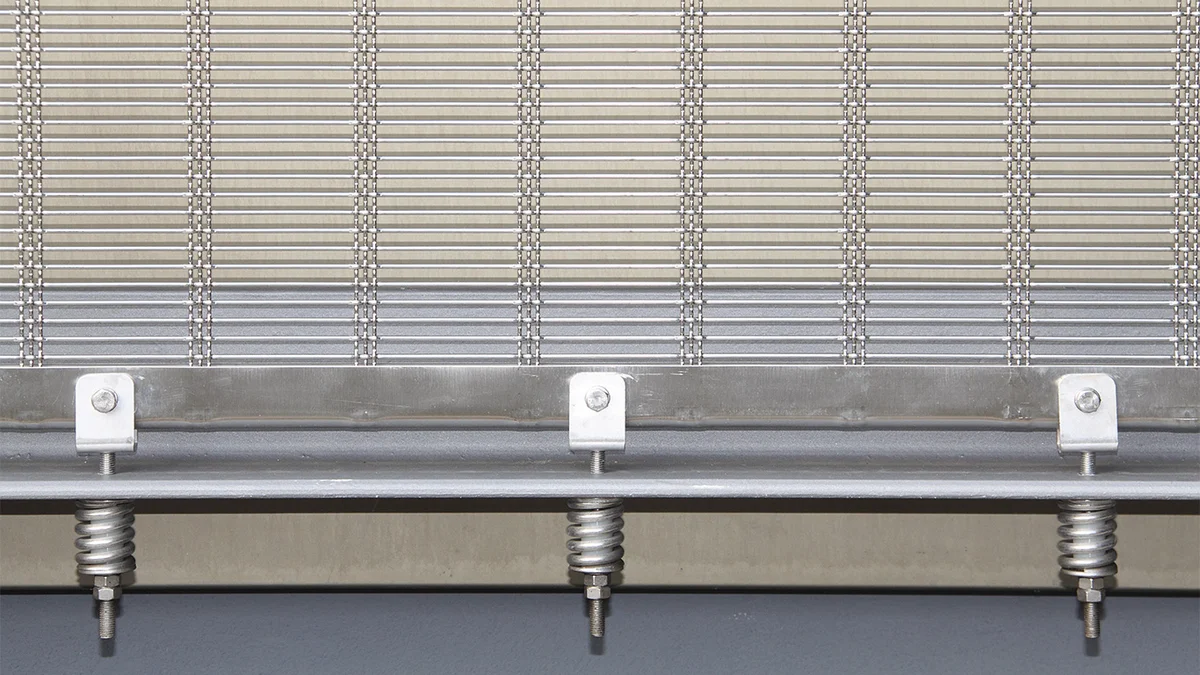

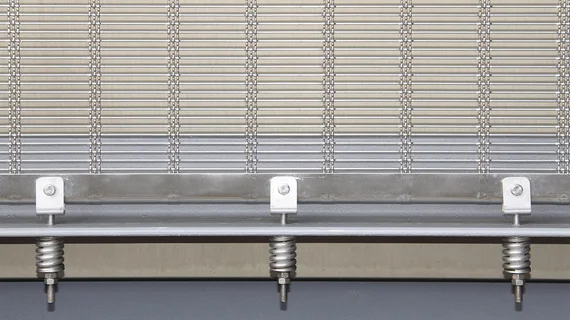

Untere Befestigung

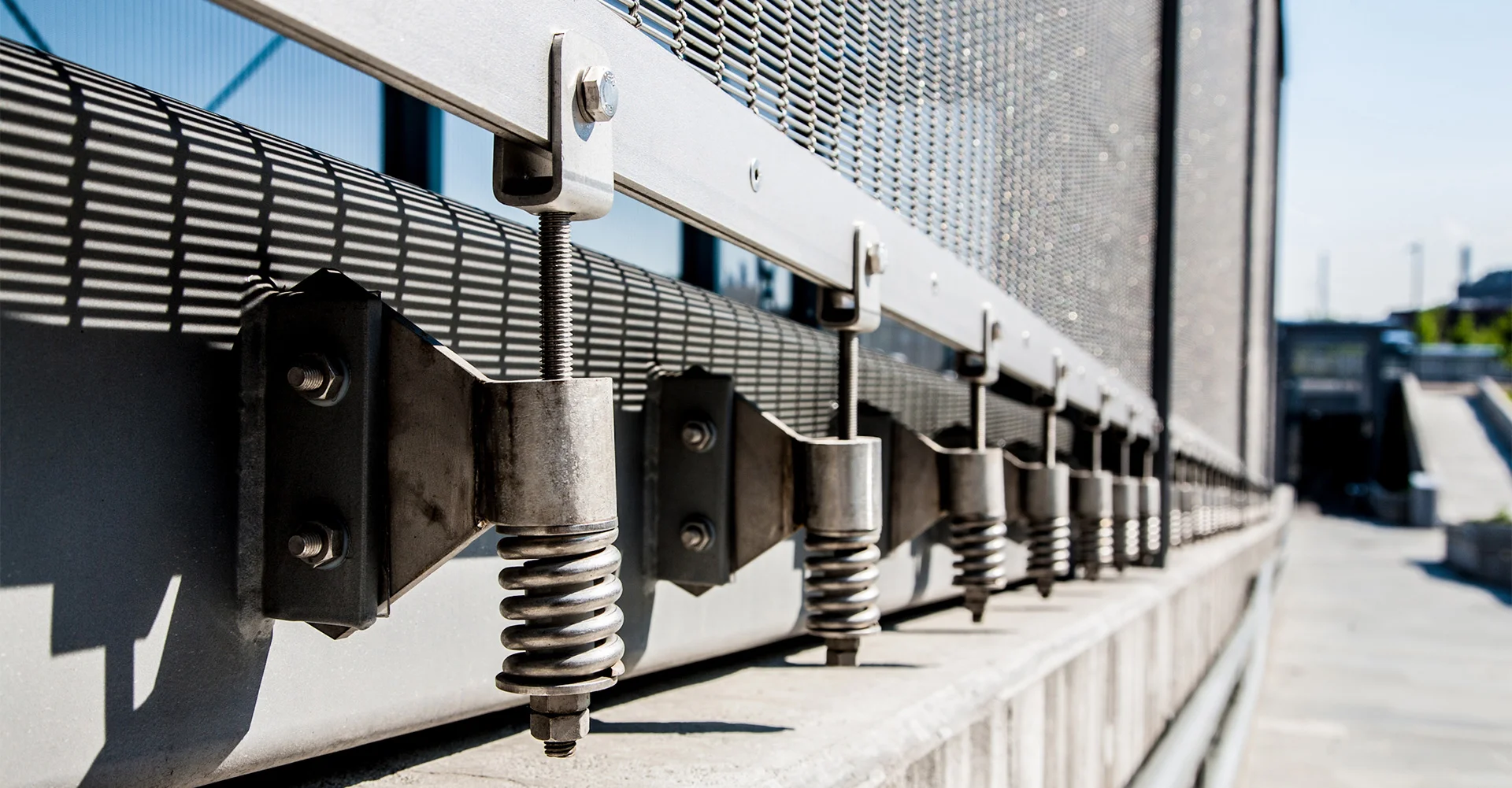

Für die untere Befestigung werden Flachspannkanten verwendet, durch die mittels Gabelschrauben Spannung in das Drahtgewebe eingebracht wird. Der zusätzliche Einsatz von Druckfedern ist notwendig, um dem Gewebe bei entsprechenden Belastungen im Außenbereich die notwenige Elastizität zu verleihen.

Befestigungslösung für Seilgewebe-Fassaden

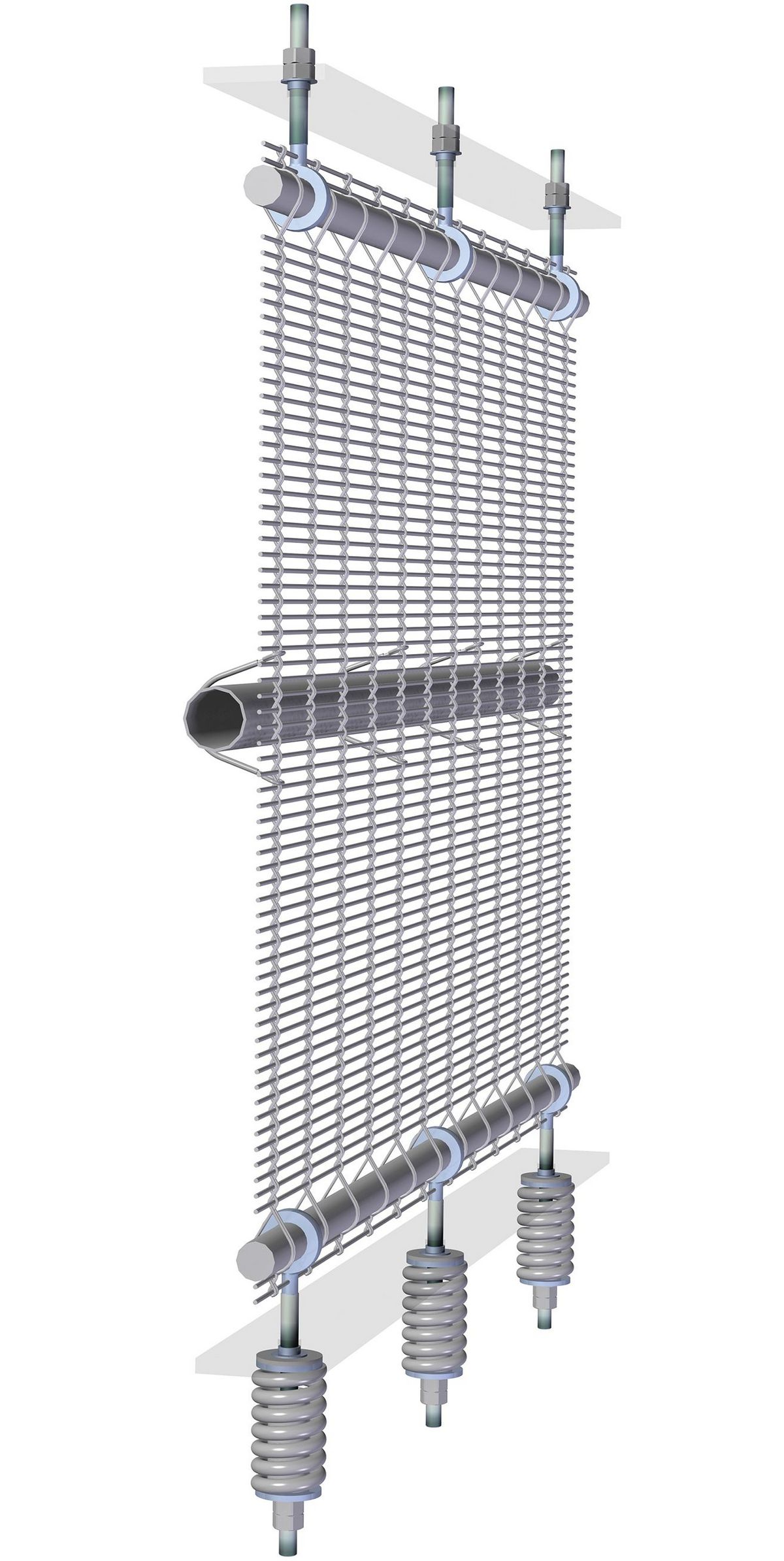

3D Zeichnung Befestigungslösung für Fassadenverkleidungen aus Seilgewebe 3D Zeichnung Befestigungslösung für Fassadenverkleidungen aus Seilgewebe 3D Zeichnung Befestigungslösung für Fassadenverkleidungen aus Seilgewebe

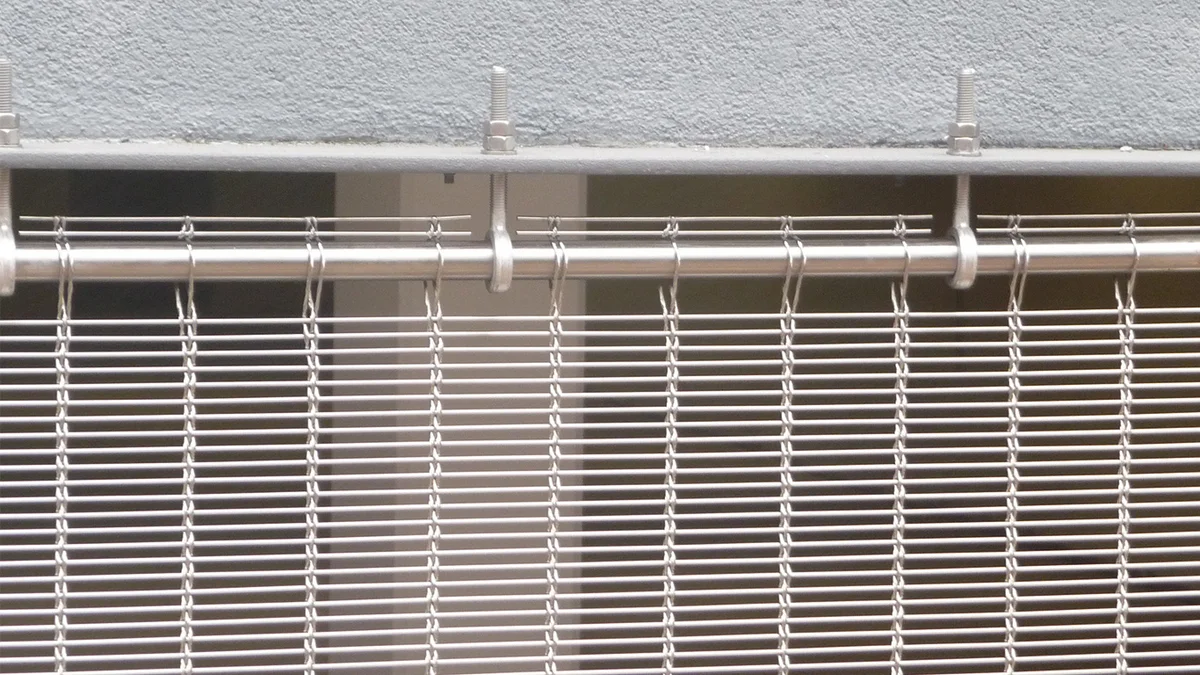

Obere Befestigung

Das Gewebeelement wird mit Augenschrauben gespannt, die zusammen mit einer Rundstange in das Seilgewebe eingebracht werden. Gespannt wird das Gewebe entweder an einer durchgängigen Unterkonstruktion oder an einzelnen Konsolen.

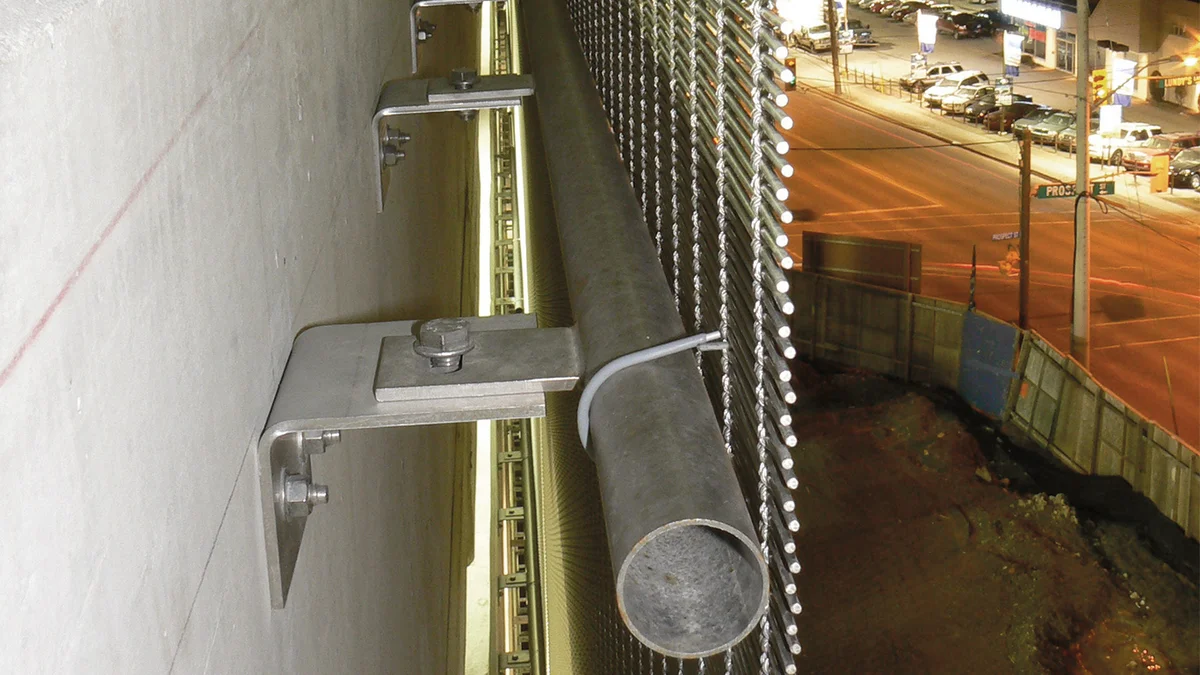

Zwischenbefestigung

Die Zwischenbefestigung erfolgt mittels Drahtsicherungen. Diese verlaufen um ein hinter dem Seilgewebe verlaufendes Rohr und greifen von hinten in das Gewebe bzw. die Seilgruppen. In der Vorderansicht ist diese Art der Befestigung nicht sichtbar.


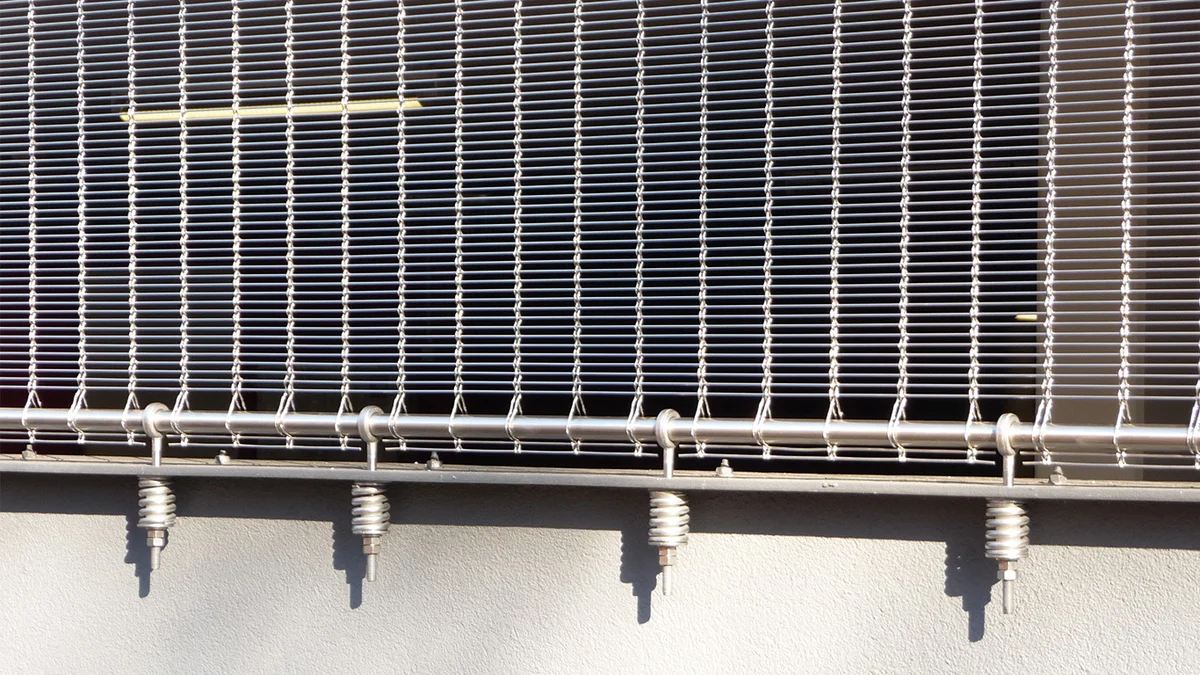

Untere Befestigung

Analog zur oberen Befestigung wird ein Rundstab in das Seilgewebe eingebracht. Mittels Augenschrauben können die Elemente zum Beispiel an einer durchlaufenden Unterkonstruktion gespannt werden. Die Augenschrauben sorgen für eine genaue Dosierung der Spannung.

  • Technische 3D Zeichnung eines Gebäudes
    HAVER Architekturgewebe jetzt als BIM-Daten verfügbar
    Auf bimobject.com – dem globalen Marktplatz für digitale Produktinformationen in der Bauindustrie
    Jetzt kostenlos BIM-Daten downloaden

Befestigungen für Decken aus Metallgewebe

Abhängig von der Wahl des Architekturgewebes und optischen Ansprüchen bieten wir Ihnen verschiedene horizontale Befestigungslösungen für Decken aus Drahtgewebe an. Je nach Anforderung wird HAVER Architekturgewebe fest montiert oder revisionierbar konstruiert.

Nicht-revisionierbares Befestigungssystem für Deckenverkleidungen aus Metallgewebe

Mit Spannkante und Gabelschraube kann jedes horizontale Gewebeelemente präzise gespannt werden. Durch die Einfassung mit Spannkanten können horizontale Drahtgewebeelemente mittels Gabelschrauben so gespannt werden, dass der Durchhang wunschgemäß reguliert bzw. minimiert wird.

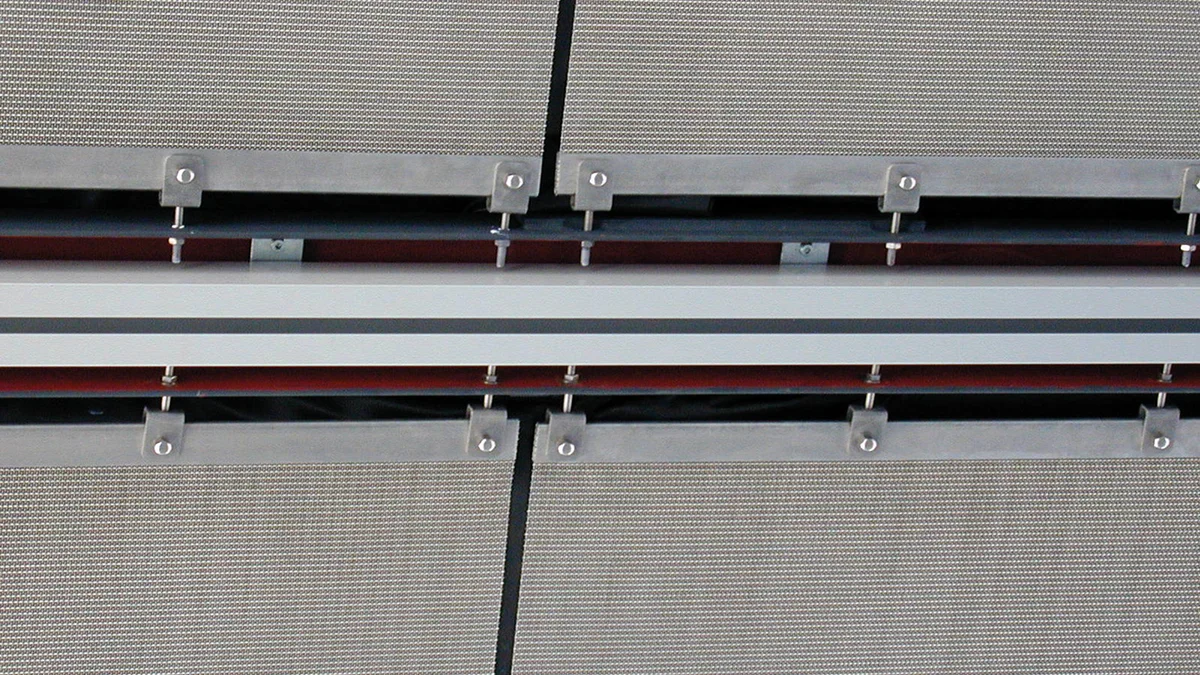

Nicht-revisionierbare Befestigungssystem mit Spannkante und Gabelschraube. Nicht-revisionierbare Befestigungssystem mit Spannkante und Gabelschraube. Nicht-revisionierbare Befestigungssystem mit Spannkante und Gabelschraube.
Nicht-revisionierbares Befestigungssystem mit Spannkante und Gabelschraube.

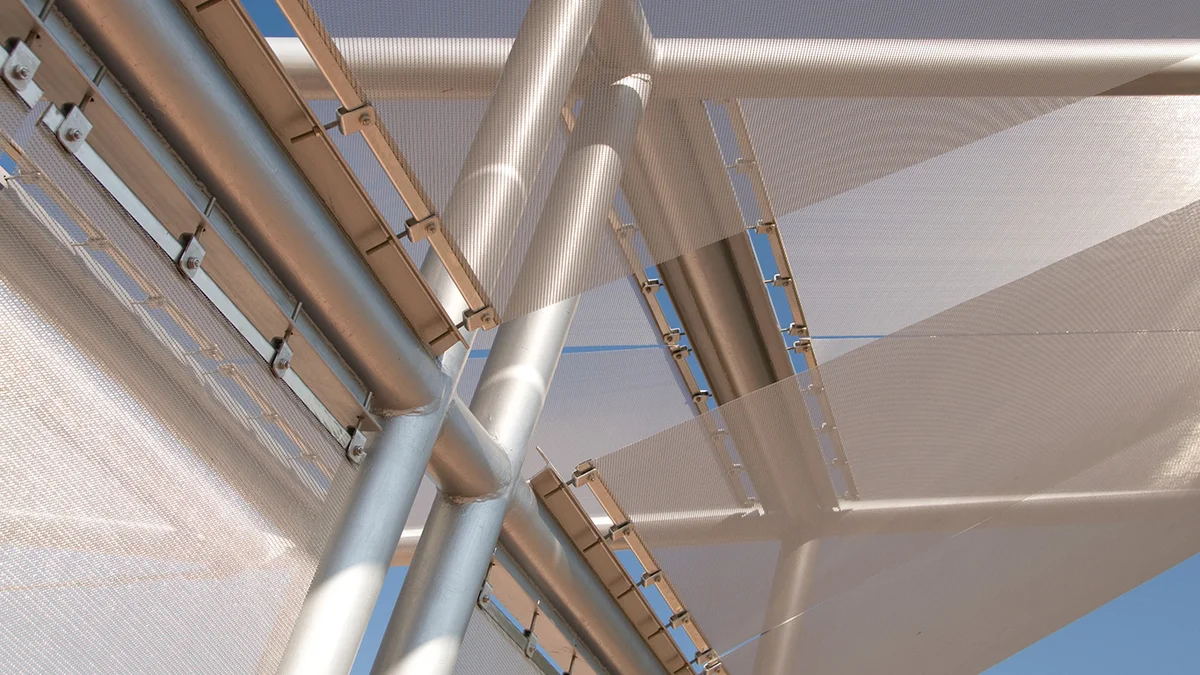

Mittels der Spannkante und Gabelschraube können die Gewebe-Elemente präzise gespannt werden. Mittels der Spannkante und Gabelschraube können die Gewebe-Elemente präzise gespannt werden. Mittels der Spannkante und Gabelschraube können die Gewebe-Elemente präzise gespannt werden.
Mittels der Spannkante und Gabelschraube können die Gewebe-Elemente präzise gespannt werden.

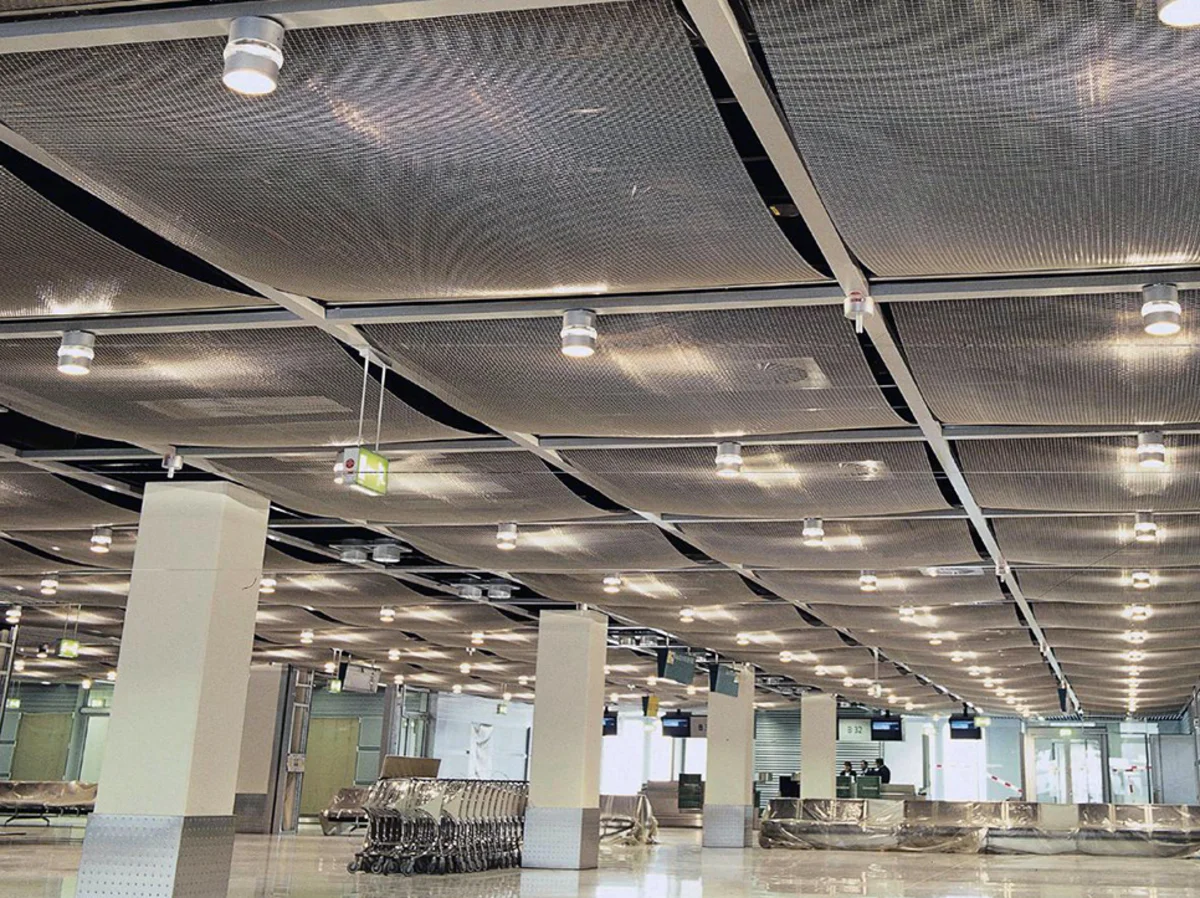

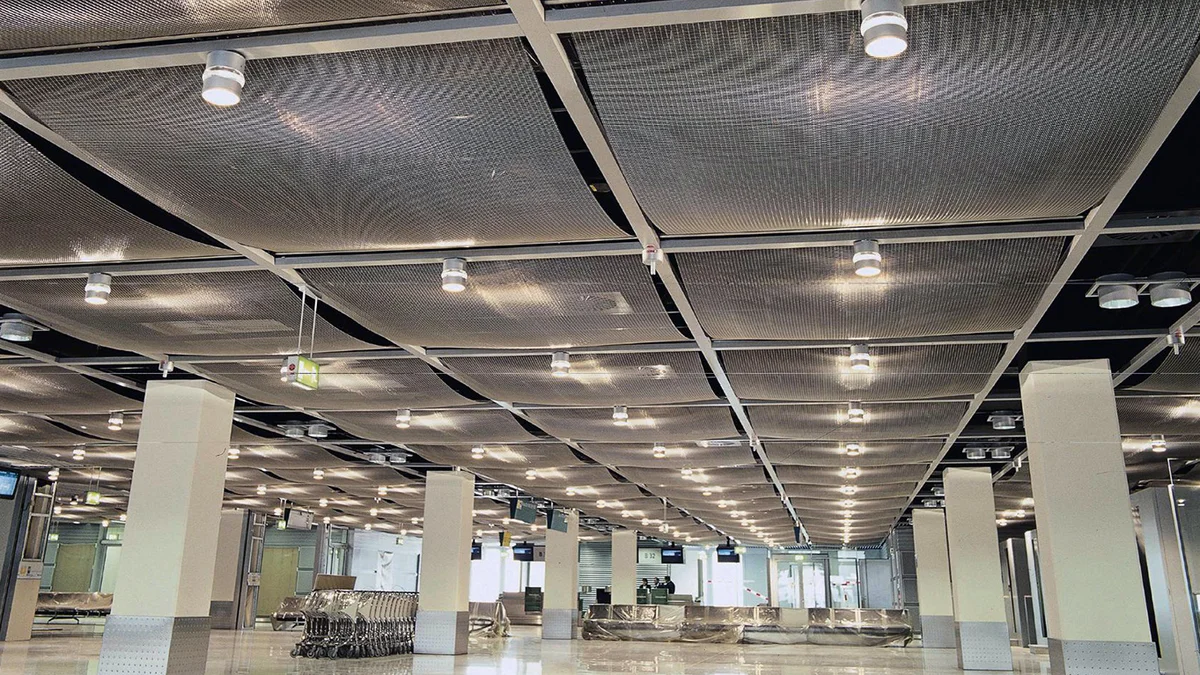

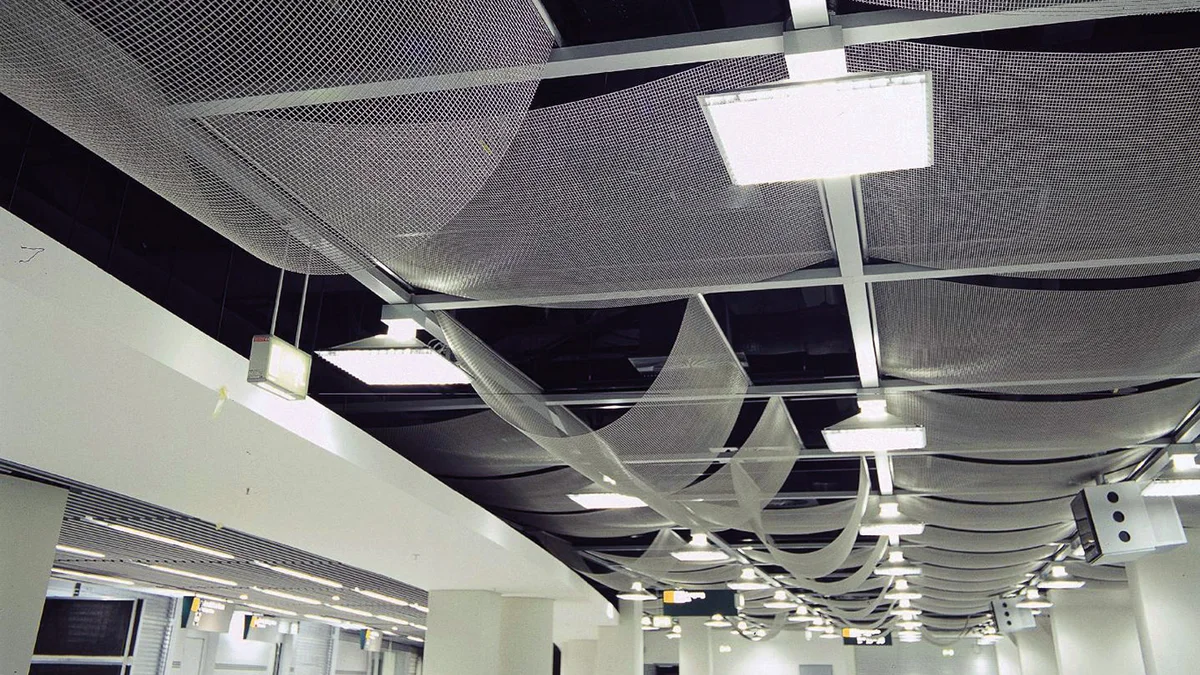

Revisionierbare Deckenbefestigung aus Drahtgewebe mit Durchhang

Mit diesem Befestigungssystem können Deckenelemente aus Drahtgewebe beidseitig von einer einzelnen Person für Wartungs- und Installationsarbeiten verschoben werden. Die Gewebeelemente bleiben in der Deckenkonstruktion und können nicht beschädigt werden.

Revisionierbares Befestigungssystem mit Durchhang Revisionierbares Befestigungssystem mit Durchhang Revisionierbares Befestigungssystem mit Durchhang
Revisionierbares Befestigungssystem mit Durchhang

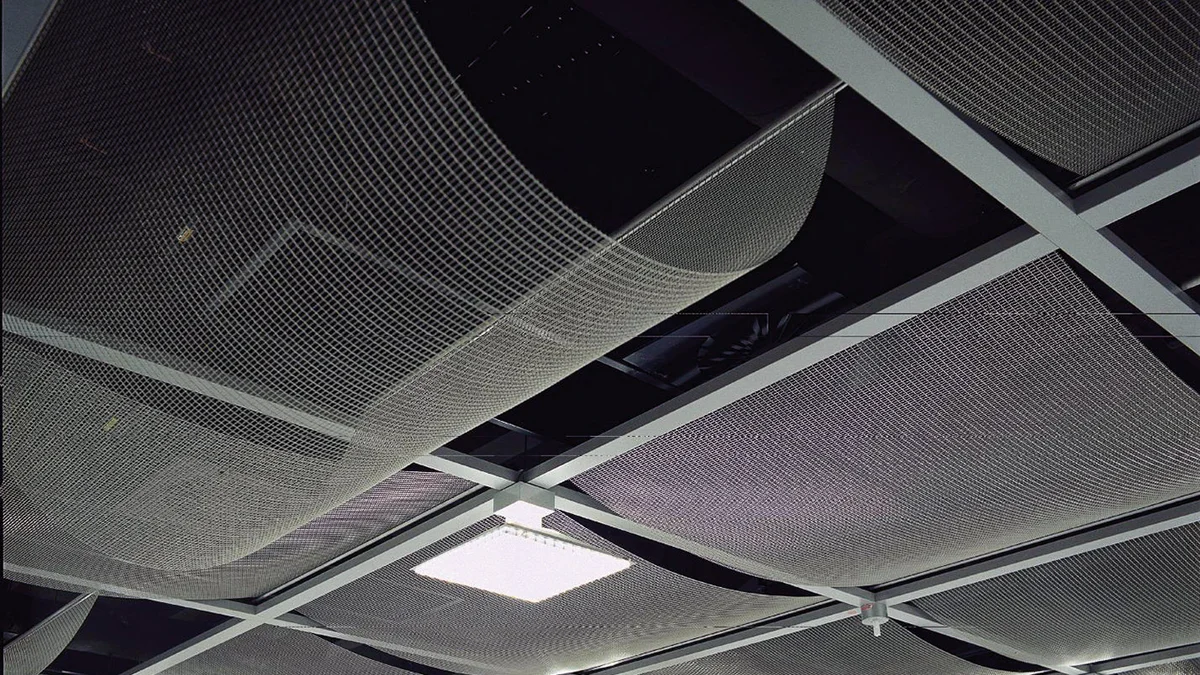

Die Gewebelemente können für Wartungsarbeiten verschoben werden und bleiben in der Deckenkonstruktion. Die Gewebelemente können für Wartungsarbeiten verschoben werden und bleiben in der Deckenkonstruktion. Die Gewebelemente können für Wartungsarbeiten verschoben werden und bleiben in der Deckenkonstruktion.
Gewebelemente können für Wartungsarbeiten verschoben werden.
Revisionierbares Befestigungssystem mit Durchang für Gewebedecken. Revisionierbares Befestigungssystem mit Durchang für Gewebedecken. Revisionierbares Befestigungssystem mit Durchang für Gewebedecken.
Revisionierbares Befestigungssystem mit Durchang für Gewebedecken.

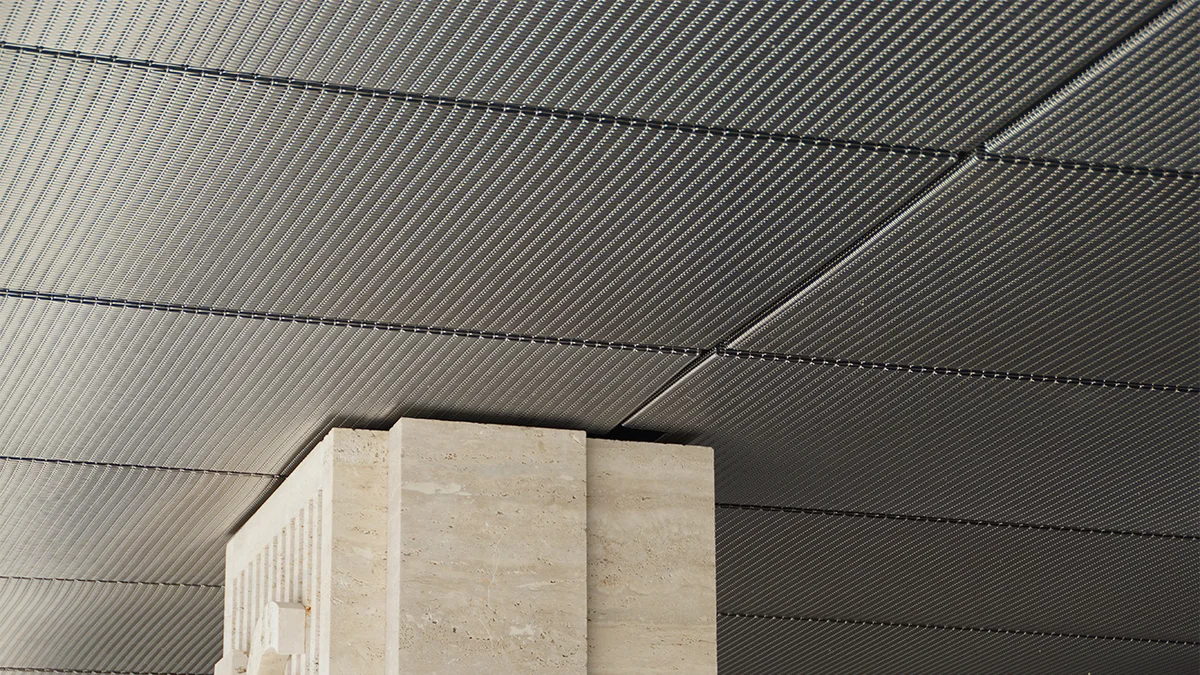

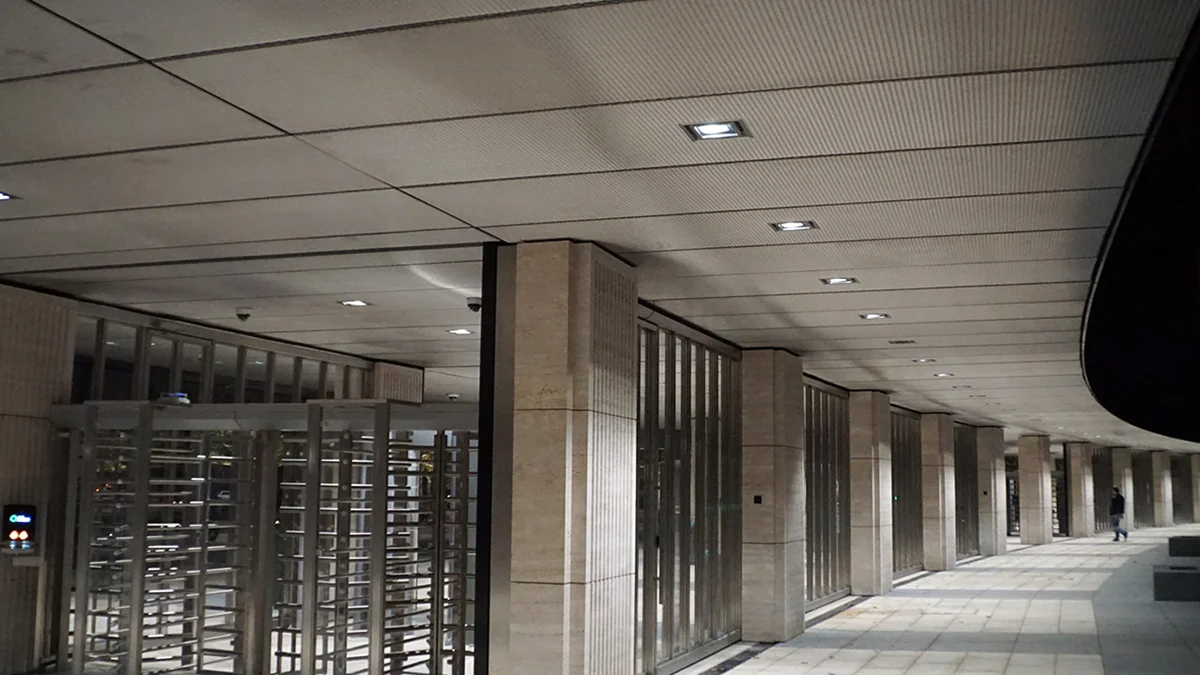

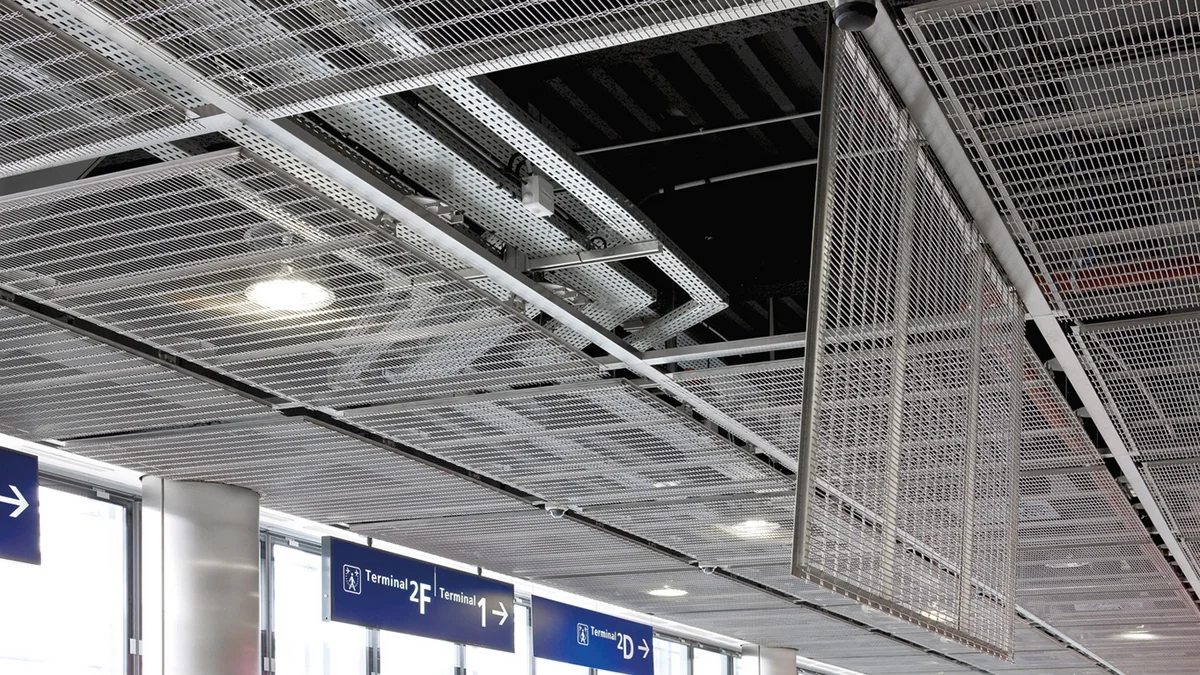

Revisionierbare Deckenbefestigung ohne Durchhang

Ist bei der Deckenverkleidung kein Durchhang gewünscht, wird das Architekturgewebe unter Vorspannung auf Rahmen aufgebracht. Für eine Revisionierung kann der Rahmen entweder entnommen oder ein Klapp- oder Schiebemechanismus vorgesehen werden.

Hinweis: Die Ausführung Ihrer Rahmen stimmen wir auf die Gewebeauswahl, Elementgrößen sowie Ihre technischen oder optischen Anforderungen ab.

Revisionierbare Deckenbefestigung aus Drahtgewebe mit Klappmechanismus. Revisionierbare Deckenbefestigung aus Drahtgewebe mit Klappmechanismus. Revisionierbare Deckenbefestigung aus Drahtgewebe mit Klappmechanismus.
Revisionierbare Deckenbefestigung mit Klappmechanismus. | ©Fabrice Rambert

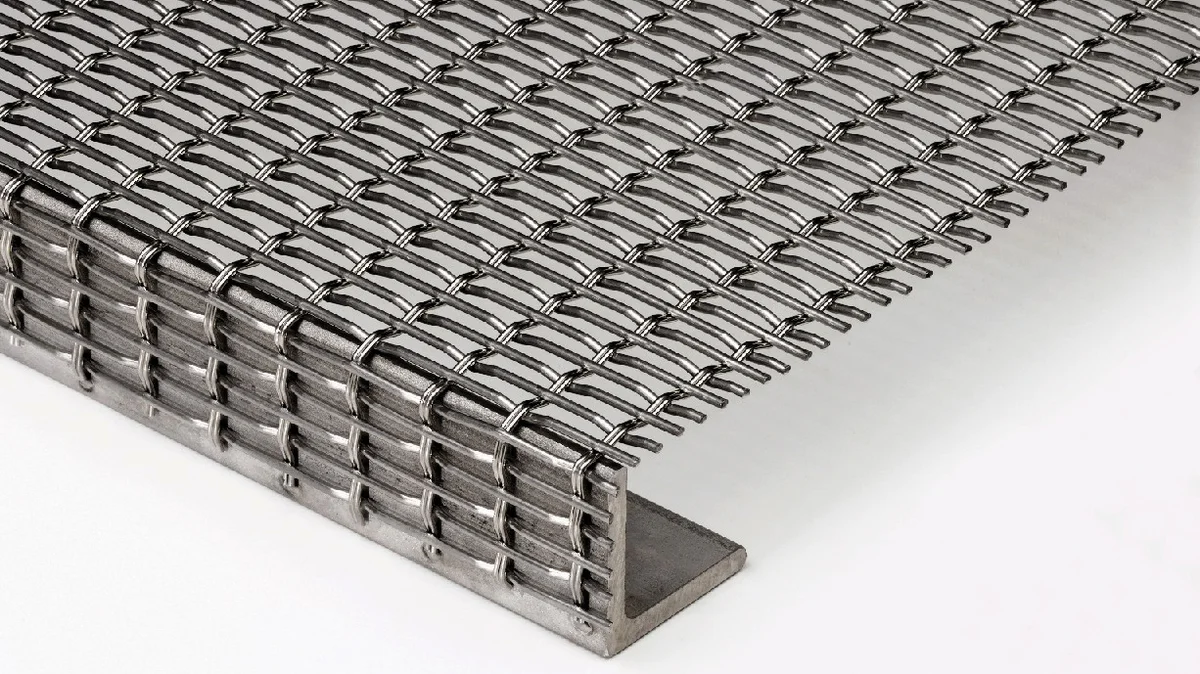

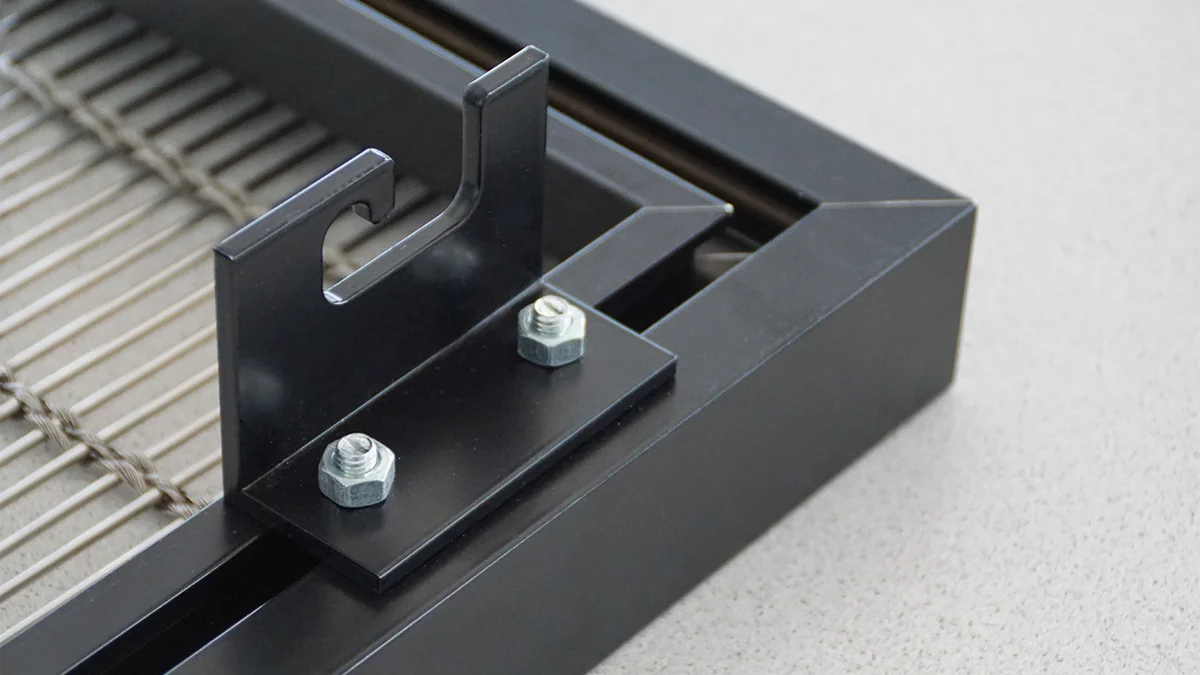

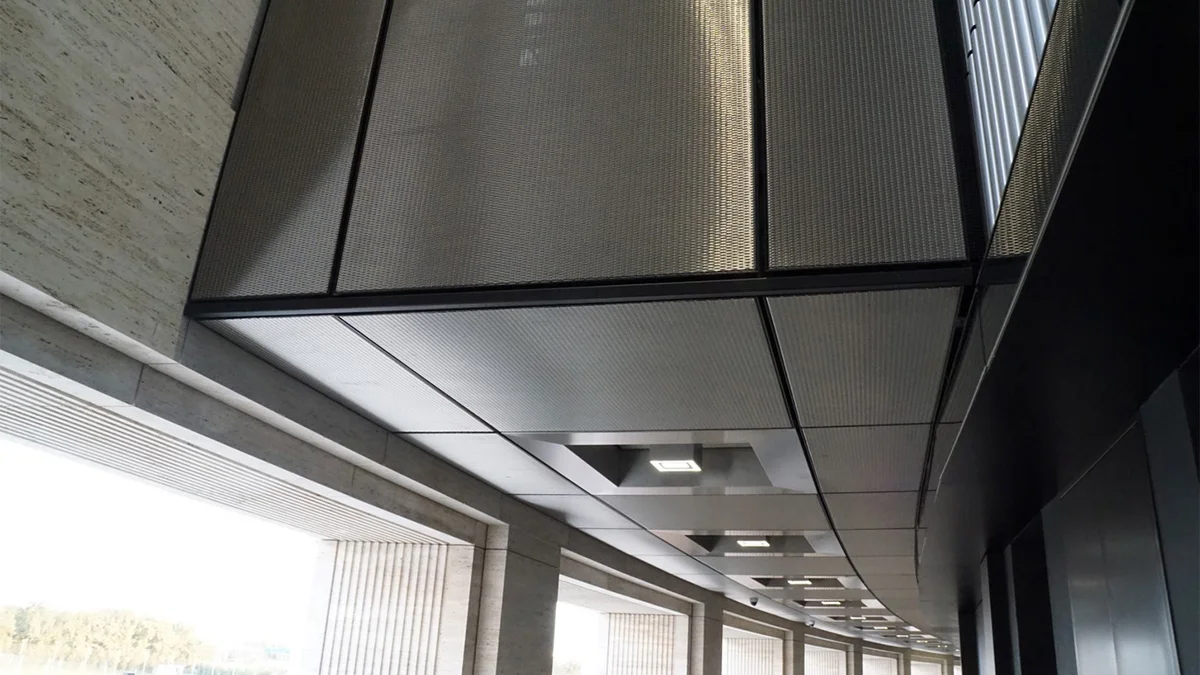

Rahmenlösung: Revisionierbare Befestigungslösung für Decken aus Metallgewebe. Rahmenlösung: Revisionierbare Befestigungslösung für Decken aus Metallgewebe. Rahmenlösung: Revisionierbare Befestigungslösung für Decken aus Metallgewebe.
Rahmenlösung: Revisionierbare Befestigungslösung für Decken aus Metallgewebe.
Auch großformatige Rahmenelemente lassen sich mit Drahtgewebe bespannen und als Deckenverkleidung einsetzen. Auch großformatige Rahmenelemente lassen sich mit Drahtgewebe bespannen und als Deckenverkleidung einsetzen. Auch großformatige Rahmenelemente lassen sich mit Drahtgewebe bespannen und als Deckenverkleidung einsetzen.
Auch großformatige Rahmenelemente lassen sich mit Drahtgewebe bespannen und als revisionierbare Deckenverkleidung einsetzen.
  • HAVER Architekturgewebe bietet Ihnen als geregeltes und zugelassenes Bauprodukt durch das Deutsche Institut für Bautechnik klare Vorteile bei der planmäßigen Umsetzung von Metallgewebe-Fassaden und Wandverkleidungen, sowie Absturzsicherungen aus Edelstahlgewebe.
    Von Anfang an auf der baurechtlich sicheren Seite
    Dank allgemeiner bauaufsichtlicher Zulassung
    Mehr erfahren

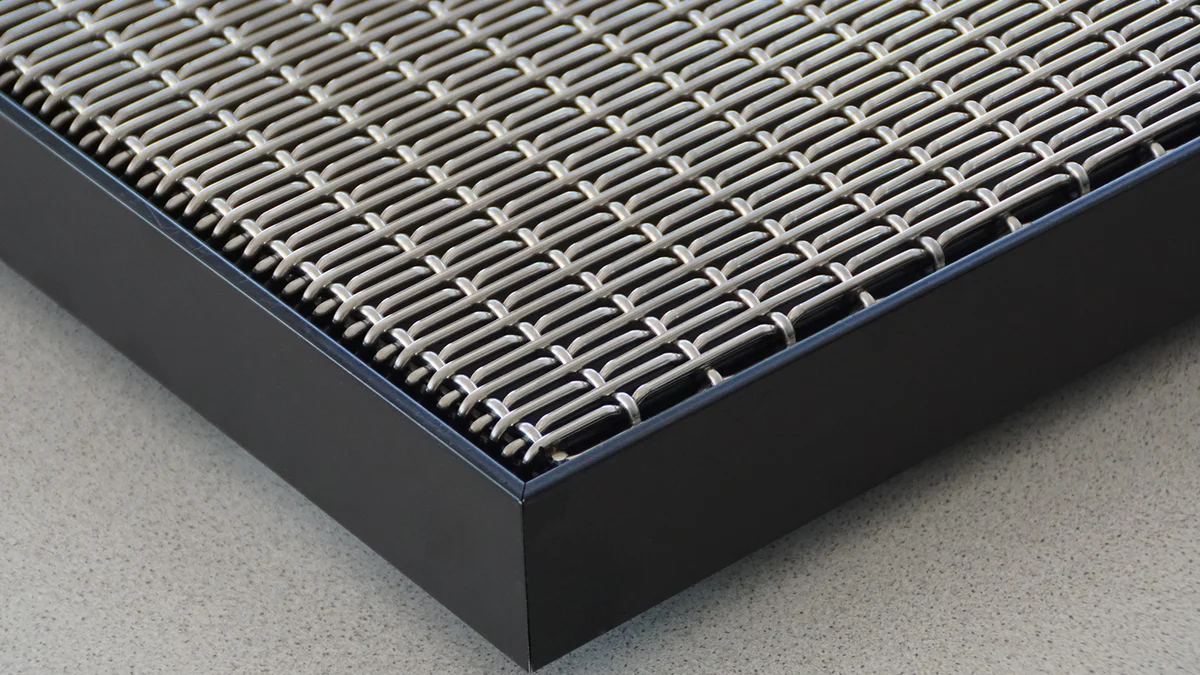

Rahmenlösungen aus Drahtgewebe für Decken und Wände

Überall dort, wo Architekturgewebe nicht großflächig gespannt werden kann, kommen häufig Rahmenelemente zum Einsatz. Sie bieten Ihnen große Flexibilität und ermöglichen je nach Ausführung:

  • die Revisionierbarkeit der Elemente
  • die Integration von akustisch wirksamen Materialien
  • die Integration der Drahtgewebeelemente in Schiebemechanismen

Die Ausführung der Rahmen sowie die Integration des Gewebes passen wir je nach Anforderung individuell an Ihr Projekt an.

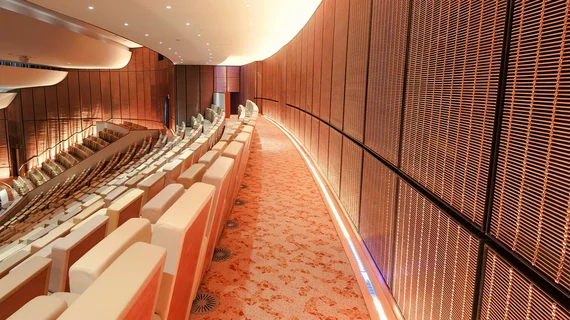

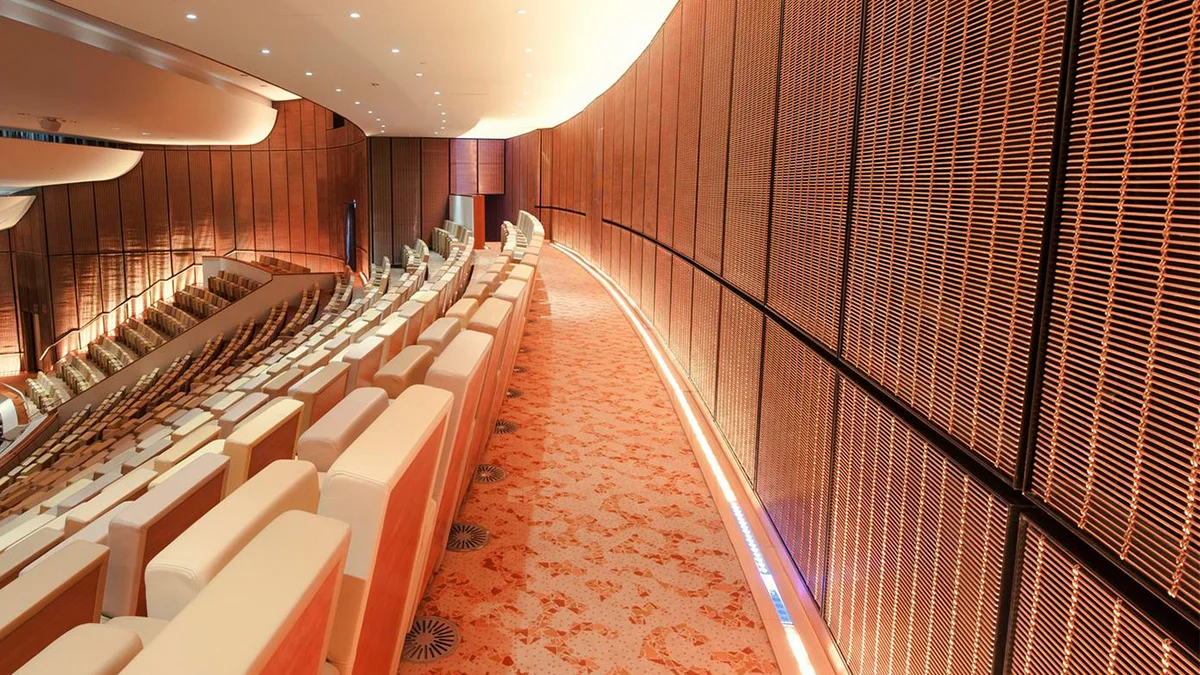

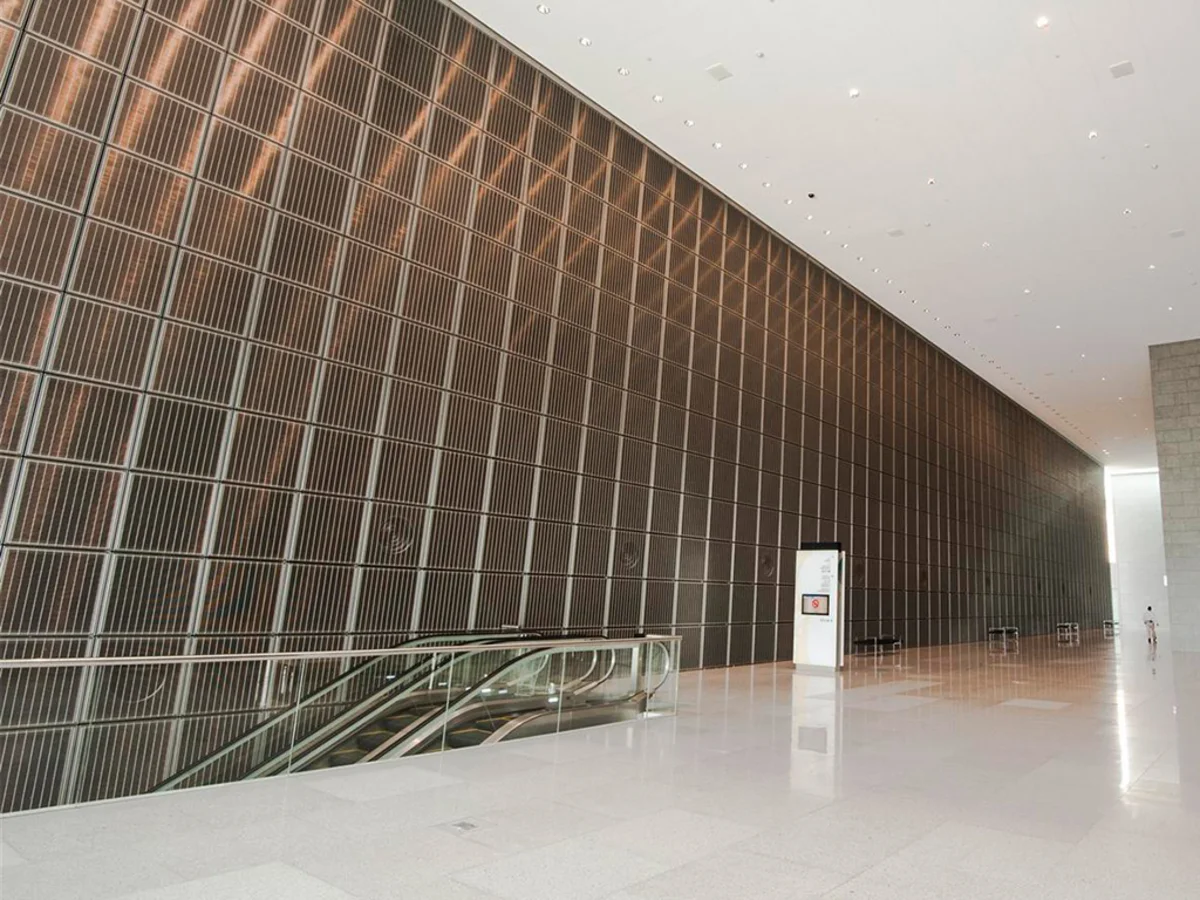

Wandverkleidung mit Rahmenelementen aus Architekturgewebe. Wandverkleidung mit Rahmenelementen aus Architekturgewebe. Wandverkleidung mit Rahmenelementen aus Architekturgewebe.
Wandverkleidung mit Rahmenelementen aus Architekturgewebe. | ©Salim Abdulla
Wand- und Deckenverkleidung mit Drahtgewebe-Elementen. Wand- und Deckenverkleidung mit Drahtgewebe-Elementen. Wand- und Deckenverkleidung mit Drahtgewebe-Elementen.
Wand- und Deckenverkleidung mit Drahtgewebe-Elementen.

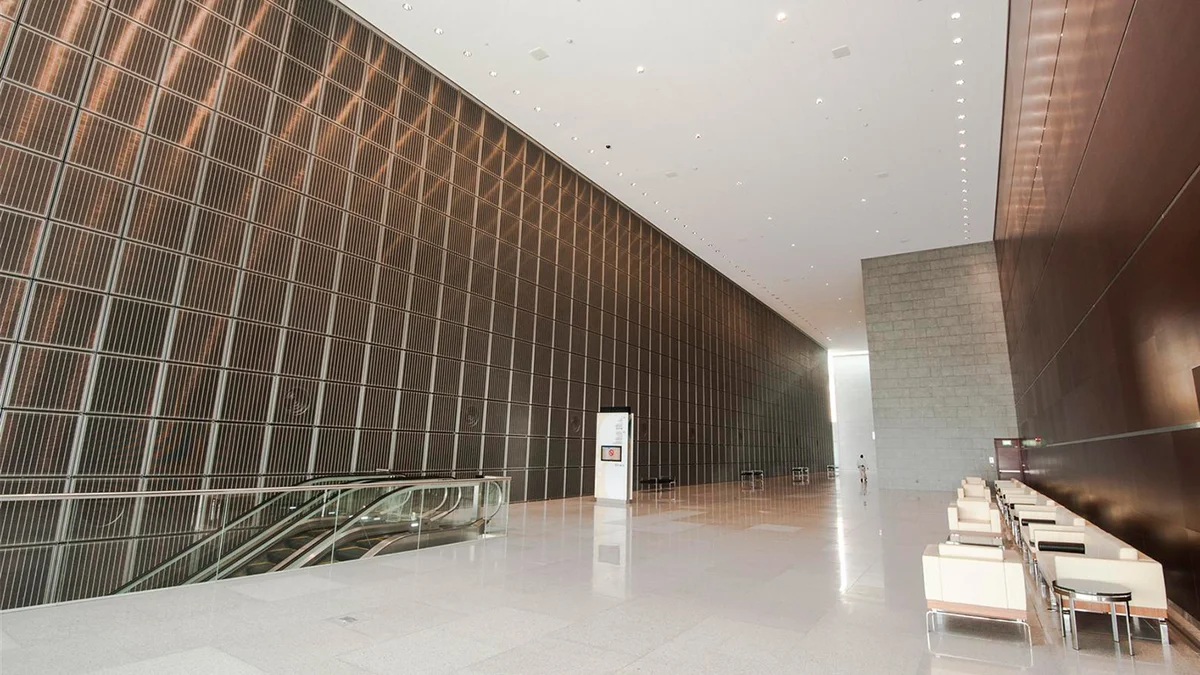

Geweberahmen als Wandverkleidung. Geweberahmen als Wandverkleidung. Geweberahmen als Wandverkleidung.
Geweberahmen als Wandverkleidung. | ©Salim Abdulla

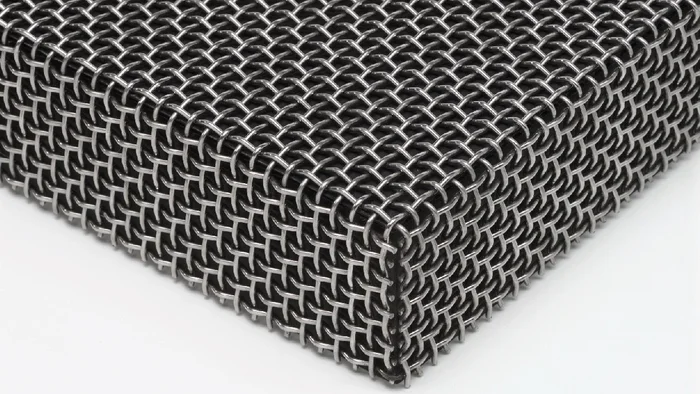

Ausführungsoptionen von Rahmenlösungen:

Befestigungs-Sonderlösungen

Individuell entwickelt für Ihr Projekt

Jedes Projekt hat seine individuellen Herausforderungen. Deshalb haben wir neben den oben aufgeführten standardisierten Befestigungslösungen auch eine Reihe an erprobten Sonderlösungen entwickelt.

Hier erfahren Sie mehr über unsere individuellen Befestigungslösungen
