Fixations de façade, de mur et de plafond

Solutions de fixation pour toiles d’architecture HAVER

Afin d’intégrer votre revêtement en toile métallique dans votre projet de construction de manière irréprochable tant sur le plan technique que visuel, il est important d’utiliser la bonne technique de fixation. Comptant plus de 20 ans d’expérience dans le traitement des toiles en acier inoxydable dans le secteur de l’architecture, nous avons développé des fixations standardisées pour les toiles d’architecture et nous sommes convaincus : de trouver la solution adaptée à votre projet.

Solutions de cadre pour les murs et les plafonds

Fixations pour façades en toile

La toile pour l’architecture HAVER peut être étirée sur plusieurs étages en façade. Ce n’est qu’au niveau des points de fixation supérieurs et inférieurs du bâtiment qu’une ossature solide est nécessaire pour supporter les charges verticales qui en résultent. En fonction de la taille des différents éléments de la grille, des fixations intermédiaires supplémentaires sont placées étage par étage pour absorber les charges horizontales.

Important : les détails de fixation de la connexion supérieure et inférieure diffèrent selon le type de toile utilisé : toile métallique ou toile câblée.

Solution de fixation pour les façades en toile métallique

Dessin en 3D d’une solution de fixation pour un revêtement de façade en toile métallique

Fixation supérieure

Un profilé plat de tension est pourvu de chapes filetées, qui permettent d’accrocher l’élément dans l’ossature. Dans le même temps, une tension est appliquée sur le point de fixation supérieur.

Fixation intermédiaire

Si la hauteur est suffisamment importante, l’élément en toile est fixé au moyen cavaliers en fil métallique. Ceux-ci s’enroulent autour d’un tube rond situé derrière la toile. Sur la vue de face, la fixation intermédiaire est à peine visible.

Fixation inférieure

Un profilé plat de tension est utilisé pour la fixation inférieure, au travers duquel une tension est appliquée dans la toile au moyen des chapes filetées. L’utilisation de ressorts de pression est requise car ils apportent au tissu métallique l’élasticité nécessaire pour résister à des charges importantes.

Solution de fixation supérieure pour des façades en toile métallique avec agrafe de tension plate et vis à tête de chape

Fixation intermédiaire d’une façade en toile métallique

Solution de fixation inférieure pour les façades en tissu avec agrafe de tension plate, vis à tête de chape et ressorts de compression

Solution de fixation pour les façades en toile câblée

Dessin en 3D d’une solution de fixation pour un revêtement de façade en toile câblée

Fixation supérieure

L’élément en tissu est tendu à l’aide de corps de boulons à œil, qui sont insérés dans la toile câblée avec une tige ronde. La toile est tendue sur une ossature continue ou sur des supports individuels.

Fixation intermédiaire

La fixation intermédiaire se fait au moyen de dispositifs de retenue. Ceux-ci sont placés autour d’un tube situé derrière la toile câblée et s’engagent par derrière dans le tissu ou les groupes de cordes. Ce type de fixation n’est pas visible de face.

Fixation inférieure

À l’instar de la fixation supérieure, une tige ronde est insérée dans la toile câblée. Au moyen de corps de boulons à œil, les éléments peuvent être tendus, par exemple, sur une ossature continue. Les corps de boulons à œil assurent un dosage précis de la tension.

Solution de fixation supérieure pour les façades en toile câblée avec tige ronde et corps de boulons à œil

Fixation intermédiaire au moyen d’un tube rond et d’un fil de fer d’une façade en toile métallique

Solution de fixation inférieure pour les façades en toile métallique avec tige ronde, corps de boulons à œil et ressorts de compression.

Toiles pour l'architecture sont disponibles en BIM Objects
Visitez bimobject.com – une plateforme mondiale de contenu BIM dans le secteur de la construction.
Téléchargez gratuitement le contenu BIM

Fixations pour plafonds en toile métallique

En fonction du choix de la toile d’architecture et des exigences visuelles, nous proposons différentes solutions de fixation horizontale pour les plafonds en toile métallique. Selon les besoins, les toiles d’architecture HAVER sont conçues pour être montées de façon fixe ou amovible.

Système de fixation fixe pour les revêtements de plafond en toile métallique

Grâce à le profilé plat de tension de tension et à chapes filetées, tout élément de toile horizontal peut être serré avec précision. Les éléments en toile métallique horizontaux peuvent être tendus au moyen de vis à chapes filetées de manière à réguler ou à minimiser la flexion comme on le souhaite.

Système de fixation fixe avec profilé plat de tension et vis à chapes filetées.

Les éléments en toile peuvent être tendus avec précision au moyen de Système de fixation fixe avec profilé plat de tension et vis à chapes filetées.

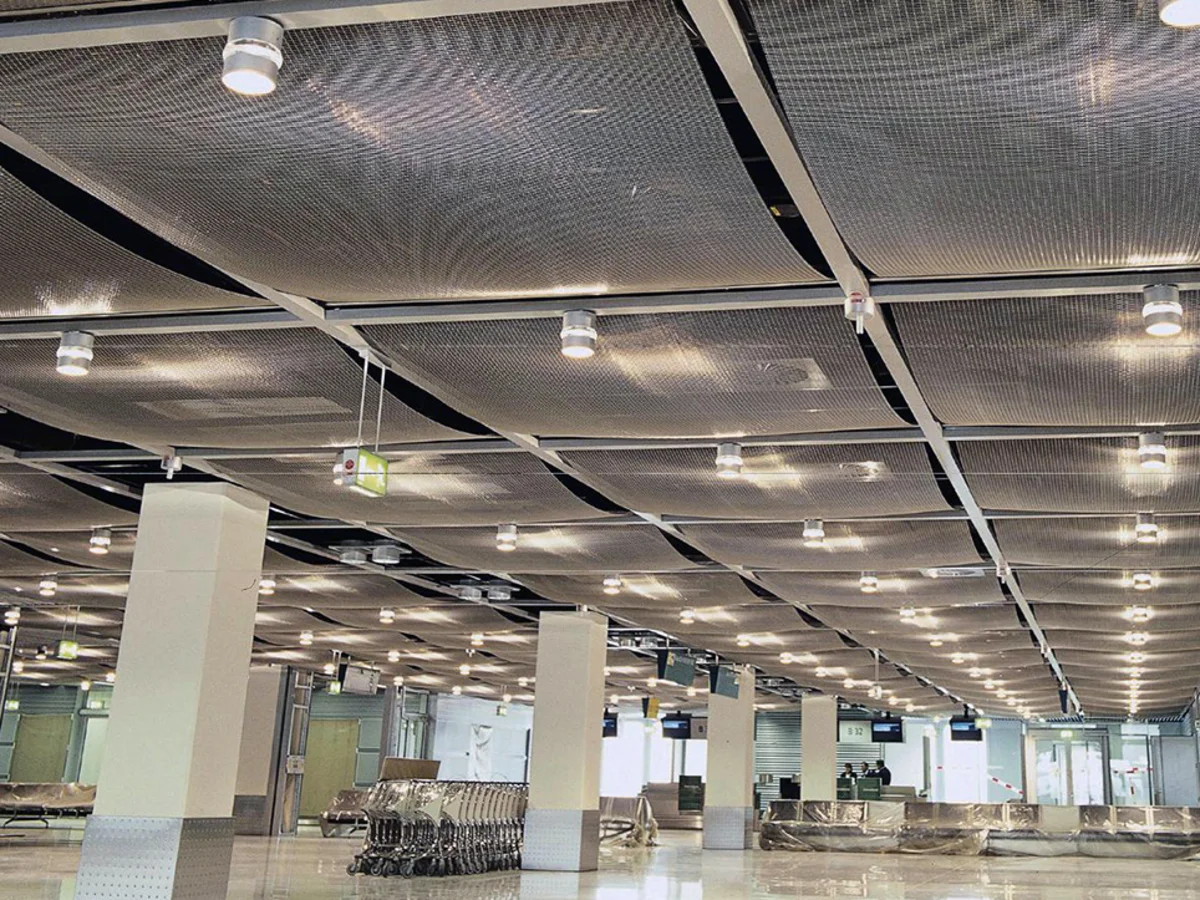

Fixation au plafond amovible en toile métallique avec flexion

Grâce à ce système de fixation, les éléments de plafond en toile métallique peuvent être déplacés des deux côtés par une seule personne pour les travaux de maintenance et d’installation. Les éléments en toile restent en place dans la construction du plafond et ne peuvent pas être endommagés.

Système de fixation amovible avec flexion

Les éléments en toile peuvent être déplacés pour les travaux de maintenance et rester en place au plafond. — Les éléments en toile peuvent être déplacés pour les travaux de maintenance.

Système de fixation amovible avec flexion pour les plafonds en toile.

Fixation de plafond amovible sans flexion

Si l’on souhaite que le revêtement du plafond ne s’affaisse pas, la toile pour l’architecture est appliquée sur des cadres sous tension. Pour la révision, le cadre peut être retiré ou un mécanisme de pliage ou de coulissement peut être prévu.

Remarque : nous gérons la conception de vos cadres avec le choix de la toile, la taille des éléments, ainsi que vos demandes techniques ou visuelles.

Fixation au plafond fixe avec mécanisme de pliage. | ©Fabrice Rambert

Solution de cadre : Solution de fixation amovible pour les plafonds en toile métallique.

Les grands éléments de cadre peuvent également être recouverts de toile métallique et utilisés comme revêtement de plafond. — Les grands éléments de cadre peuvent également être recouverts de toile métallique et utilisés comme revêtement de plafond amovible.

Solutions de cadre en toile métallique pour les plafonds et les murs

Lorsqu’il n’est pas possible d’étendre la toile pour l’architecture sur une grande surface, on utilise souvent des éléments de cadre. Ils vous offrent une grande flexibilité et, selon la conception, vous offrent les avantages suivants :

la révisabilité des éléments
l’intégration de matériaux acoustiquement efficaces
l’intégration des éléments en toile métallique dans des mécanismes de coulissement

Nous adaptons le design des cadres ainsi que l’intégration de la toile individuellement à votre projet en fonction des requêtes.

Revêtement mural avec éléments de cadre en toile pour l’architecture. | ©Salim Abdulla

Revêtement de plafond et de mur avec éléments en toile métallique.

Cadre en tissu utilisé comme revêtement mural. | ©Salim Abdulla

Options de conception pour les solutions de cadre :

Tissu plié à 90° et soudé avec profilé en L.
Tissu plié à 90° sur tous les côtés et fixé au cadre.
Toile intégrée dans un cadre spécial en aluminium.
Possibilité d’accrocher les éléments du cadre.

Solutions de fixation spéciales

Un développement individuel pour votre projet

Chaque projet a ses propres défis. C’est pourquoi, en plus des solutions de fixation standardisées énumérées ci-dessus, nous avons également créé une gamme de solutions spéciales éprouvées.

Solutions spéciales : Solutions de fixation personnalisées
