HAVER & BOECKER
  • HAVER POROSTAR®
    Éléments filtrants en laminé de tissu

HAVER POROSTAR® - Éléments filtrants

Panneaux composites en toile métallique : stables, précis, sur mesure

Les éléments de filtre POROSTAR® en panneaux composites de toile métallique sont constitués d’un grand nombre de couches de fils métalliques solidement liés entre eux par diffusion. Après un premier traitement thermique, les laminés de tissu sont frittés une seconde fois. Cette technique de frittage en duo permet d’obtenir une liaison solide entre les couches.

Une multitude de domaines d’application

En tant que milieu filtrant, HAVER POROSTAR® vous permet d’obtenir une filtration sans particules étrangères dans la plage < 1 µm et 200 µm. Aucune particule ne se détache, même à la pression de service maximale.

Les panneaux composites/laminés de toile métallique sont utilisés comme cartouches filtrantes, dans les centrifugeuses et les systèmes de filtres Nutsche. HAVER POROSTAR® a fait ses preuves pour la filtration solide-liquide et la filtration de gaz chauds dans les industries suivantes :

  • Chimie et pétrochimie
  • Industrie pharmaceutique
  • Industrie du plastique

Histoire d'une réussite : la "chromatographie

Les laminés toilés se distinguent également par leur stabilité et leur précision de séparation en tant que média filtrant dans les frittes chromatographiques pour la HPLC. L'objectif est ici d'obtenir un maintien fiable de la phase stationnaire avec un débit régulier de la phase mobile.

L'histoire d'un succès

  • Industrie alimentaire
  • Industrie automobile
  • Ingénierie mécanique, etc.
img-37375 img-37375 img-37375

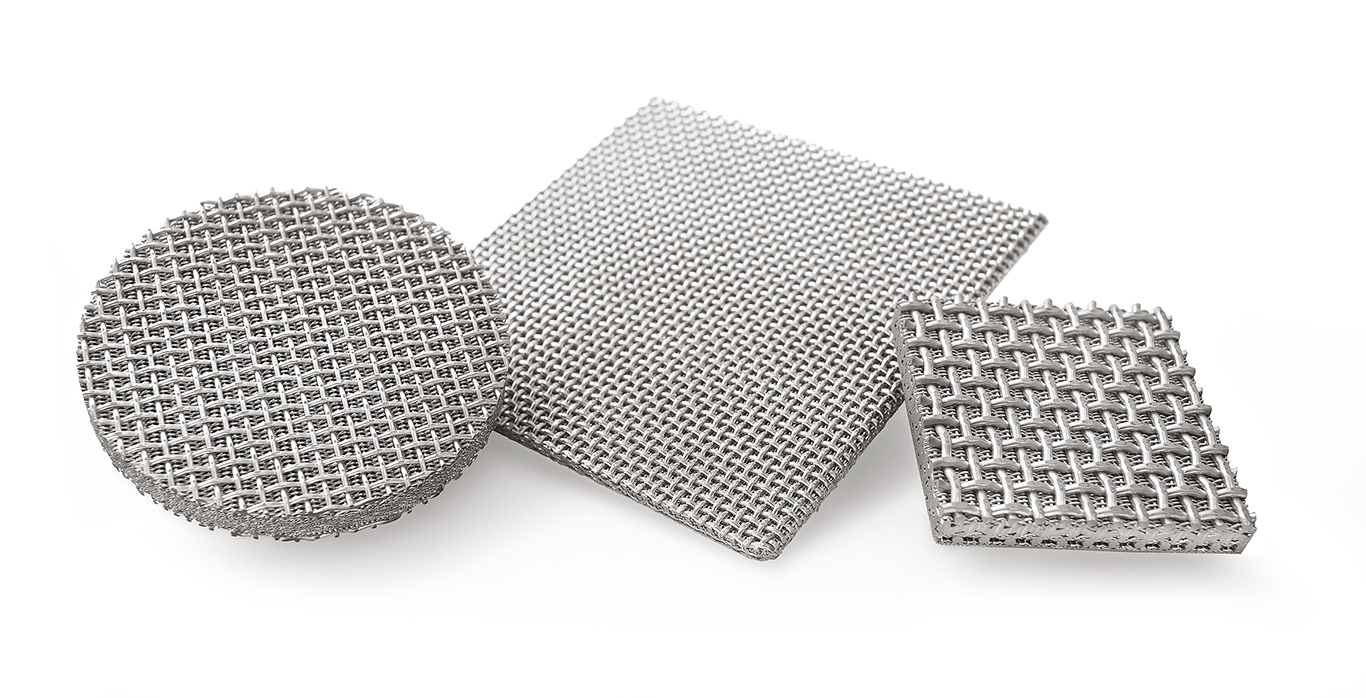

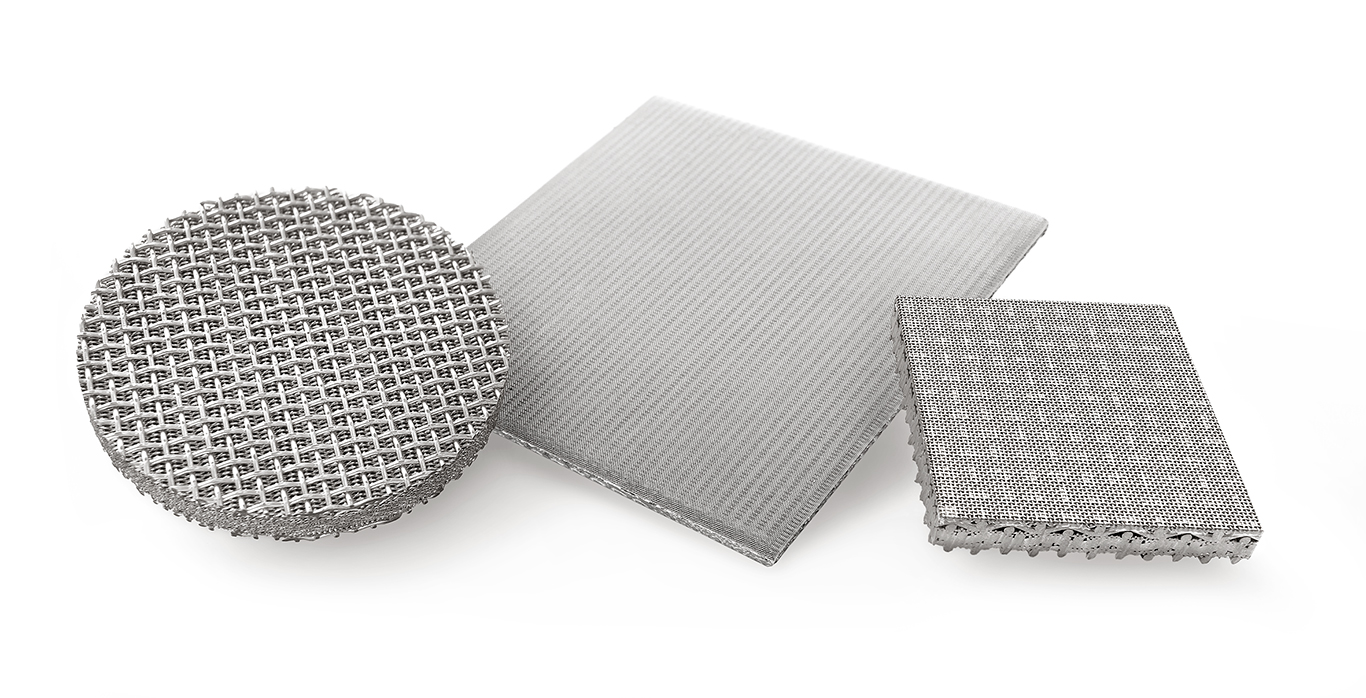

Le format adapté à votre application

Technologie de frittage duo

Ou comment créer des liens solides

La technique de frittage duo permet de diffuser tous les fils en contact sans modifier la structure géométrique des différentes couches de tissu. Le résultat : un milieu filtrant stable et poreux dont les caractéristiques peuvent être déterminées à l’avance :

  • Taille des pores
  • Répartition des pores
  • Porosité
  • Perméabilité

Les couches de tissu sont assemblées afin de répondre de façon optimale à vos besoins de filtration. HAVER POROSTAR® peut être formé et soudé. Nous pouvons également relier les laminés en tissu avec des matériaux de support supplémentaires tels que des tôles perforées.

Description Description Description
Coupe transversale POROSTAR® STANDARD, 5 couches

Formats et matériaux

Nous fabriquons HAVER POROSTAR® sous forme de plaque dans le format standard 1 200 mm x 1 200 mm jusqu’à un maximum de 1 520 mm x 1 900 mm ou 1 400 mm x 2 050 mm sans cordon de soudure.

Nous utilisons des méthodes de soudage modernes pour assembler les panneaux dans les grands formats souhaités. Sont produits par exemple des plaques filtrantes de plus de 1 200 mm de diamètre ou des cylindres filtrants de plus de 400 mm de diamètre.

Le matériau utilisé est principalement de l’acier au chrome-nickel-molybdène, 1.4404 = AISI 316-L. En outre, divers alliages spéciaux.


Construction sur mesure selon les cotes

HAVER POROSTAR®

est disponible en version STANDARD, ainsi que dans les versions spéciales LIGHT, HIFLO et COMBI. Des variantes jusqu’à 80 mm d’épaisseur sont déjà utilisées avec succès.

POROSTAR standard

est utilisé dans les plaques de filtre et les cylindres. Il se compose de cinq ou six couches de tissu et convient particulièrement aux charges unilatérales.

POROSTAR-LIGHT

convient à la production de cylindres filtrants plissés ou de disques filtrants de très petit diamètre, 2,5 mm par exemple. Il se compose de trois couches de tissu.

POROSTAR-HIFLO

est particulièrement adapté aux processus de criblage et de filtrage avec des pressions différentielles réduites grâce à son débit élevé. Toutes les couches de tissu ont des ouvertures à mailles quadrillées.

POROSTAR-COMBI

est adapté à la charge de pression différentielle la plus élevée, même à contre-courant. Dans ce procédé, la toile métallique et la plaque perforée sont réunies par frittage pour former une seule et même unité. POROSTAR-COMBI est disponible en version STANDARD, mais aussi en versions spéciales LIGHT ou HIFLO. Le nombre de couches de tissu et l’épaisseur de la plaque perforée sont variables.


Exemple

HAVER POROSTAR® peut être soudé et formé en médias filtrants sur mesure.
La compétence en matière de soudage chez Haver & Boecker est certifiée selon les normes DIN EN 1090 et DIN EN ISO 3834-2.

Cartouche filtrante à double paroi sur mesure POROSTAR®

Filtres cylindriques pour la filtration des gaz de process

Le filtre à gaz de processus idéal est conçu individuellement en fonction de vos exigences et de l'environnement de votre processus. Le laminé en toile métallique offre la flexibilité de forme nécessaire à cet effet et permet une multitude de possibilités de traitement grâce auxquelles des cartouches filtrantes sur mesure sont créées pour obtenir des résultats optimaux.

Vous trouverez les détails et les dimensions standard ici :

Cartouche filtrante double paroi sur mesure Cartouche filtrante double paroi sur mesure Cartouche filtrante double paroi sur mesure
Les cartouches filtrantes à double paroi offrent une grande surface de filtration dans un espace réduit.
Segment de filtre POROSTAR® Segment de filtre POROSTAR® Segment de filtre POROSTAR®
Segment de filtre POROSTAR®
Plaque filtrante POROSTAR® | Filtre Nutsche avec anneaux de bride et plots de fixation Plaque filtrante POROSTAR® | Filtre Nutsche avec anneaux de bride et plots de fixation Plaque filtrante POROSTAR® | Filtre Nutsche avec anneaux de bride et plots de fixation
Plaque filtrante POROSTAR® pour filtre Nutsche
Filtre étoile en POROSTAR® avec grille de soutien Filtre étoile en POROSTAR® avec grille de soutien Filtre étoile en POROSTAR® avec grille de soutien
Filtre étoile en POROSTAR® avec grille de soutien
  • Vive le média filtrant
    Avec une application correcte, vous pouvez augmenter la durée de vie de votre plaque filtrante dans les filtres Nutsche et obtenir durablement des résultats de filtration optimaux.
    En savoir plus

Demande simplifiée

Liste de contrôle pour votre demande de devis

Vous êtes à la recherche d'une solution produit ? La liste de contrôle suivante contient des indications essentielles pour un traitement rapide et efficace de votre demande de produit et nous permet de vous proposer cette solution sans trop de détours.

Liste de contrôle Couches filtrantes Liste de contrôle Couches filtrantes Liste de contrôle Couches filtrantes
